CMI instrumentsynchronisatie-interface

Combined Handyscope HS5s

Wanneer twee of vier meetkanalen niet genoeg zijn bieden de WiFiScope-serie en Handyscope-serie instrumenten de mogelijkheid meer oscilloscopen te combineren en te synchroniseren tot een enkele oscilloscoop met veel ingangen. Slechts een koppelkabel is voldoende om de instrumenten via hun CMI-interface tot een enkel instrument met veel kanalen te combineren. Het maximaal aantal te koppelen instrumenten is alleen beperkt door het aantal beschikbare USB-poorten. Voor het koppelen van de instrumenten wordt een TP-C50H Koppelkabel CMI gebruikt om twee instrumenten te koppelen.

Combineer en synchroniseer oscilloscopen

De unieke CMI (Combineer Meer Instrumenten) synchronisatie-interface biedt een eenvoudige manier om meer oscilloscopen te combineren tot een enkele gecombineerde oscilloscoop. De CMI synchronisatie-interface is standaard aanwezig op:

WiFiScope WS6 DIFF
WiFiScope WS6
WiFiScope WS5

Automotive Test Scope ATS610004DW-XMSG
Automotive Test Scope ATS605004DW-XMS
Handyscope HS6 DIFF
Handyscope HS6
Handyscope HS5

Automotive Test Scope ATS610004D-XMSG
Automotive Test Scope ATS605004D-XMS
Opmerking:

Combineren en synchroniseren van WiFiScopes met de CMI-interface is alleen beschikbaar als deze via USB zijn verbonden.

Wanneer WiFiScopes via LAN of WiFi zijn verbonden of wanneer de instrumenten ver uit elkaar staan, is combineren en synchroniseren van instrumenten mogelijk via de Wireless Multi Instrument Synchronization Module WCMI.

De hogesnelheid-sample-bus zorgt ervoor dat iedere WiFiScope en/of Handyscope volledig gesynchroniseerd is om te verzekeren dat zelfs op de hoogste samplesnelheid de instrumenten op dezelfde sampleklok werken (0 ppm klokfout!). De hogesnelheid-sample-bus wordt automatisch geconfigureerd en afgesloten aan het begin en einde van de bus.

Naast een sample-busbevat de CMI synchronisatie-interface ook een triggerbus. Deze maakt het mogelijk op elk van de kanalen van het gecombineerde instrument te triggeren, evenals op elk van de interne generator-trigger-bronnen, wanneer instrumenten met een generator zijn gecombineerd. De hogesnelheid-trigger-bus wordt automatisch afgesloten met de juiste impedantie aan beide uiteinden van de bus.

De CMI synchronisatie-interface ondersteunt automatische herkenning van de instrumenten. De CMI synchronisatie-interface heeft ingebouwde intelligentie die de verbindingen detecteert, de aansluitvolgorde bij combineren van meer instrumenten is niet belangrijk. Terminators plaatsen en de juiste aansluitvolgorde uitzoeken is dus niet nodig!

CMI-bus-diagram

Figuur 1: CMI-bus-diagram

Voordelen van de CMI (Combineer Meer Instrumenten) synchronisatie-interface zijn:

  • automatische instrumentherkenning,
  • automatisch creëren en afsluiten van de hogesnelheid-trigger-bus,
  • automatisch creëren en afsluiten van de hogesnelheid-sample-bus,
  • automatische master/slave-instelling van de sampleklok-bus.

Heb je nu een 8, 16, 32 of zelfs 128-kanaals oscilloscope of data-recorder nodig, dan leen je van je collega's hun Handyscope, koppel ze met de CMI synchronisatie-interface tot één instrument, waarbij alle kanalen synchroon gemeten worden. Na het meten geeft je de Handyscopes weer terug aan je collega's zodat ieder weer zijn eigen instrument kan gebruiken. De aanschaf van een dure en logge meerkanaals oscilloscope of datalogger die niet iedere dag wordt gebruikt is door de CMI interface overbodig. De Handyscope kan dus eenvoudig ingezet worden voor een tijdelijk multikanaals instrument wanneer dit nodig is.

TP-C50H Koppelkabel CMI

Voor het koppelen van de instrumenten wordt een TP-C50H Koppelkabel CMI gebruikt om twee instrumenten te koppelen. Als meer dan twee instrumenten moeten worden gekoppeld, zijn meer TP-C50H Koppelkabel CMI's nodig, om de instrumenten achter elkaar te rijgen.

Combineren en synchroniseren van de instrumenten gaat volledig automatisch. Wanneer de Multi Channel oscilloscoop-software gestart wordt, worden de gekoppelde instrumenten herkend en gecombineerd tot een groot instrument. Bijvoorbeeld het combineren van vier Handyscope HS5s resulteert in een uniek 8-kanaals 12 bit 500 MSa/s oscilloscoop. Alle kanalen van de vier individuele instrumenten samplen volledig gesynchroniseerd en kunnen bediend worden in één toepassing. De gebruiker krijgt één oscilloscoop. Koppelen van bijvoorbeeld vijf Handyscope HS6 DIFFs geeft een ultiem en uniek 20-kanaals 12 bit 1 GSa/s oscilloscoop!

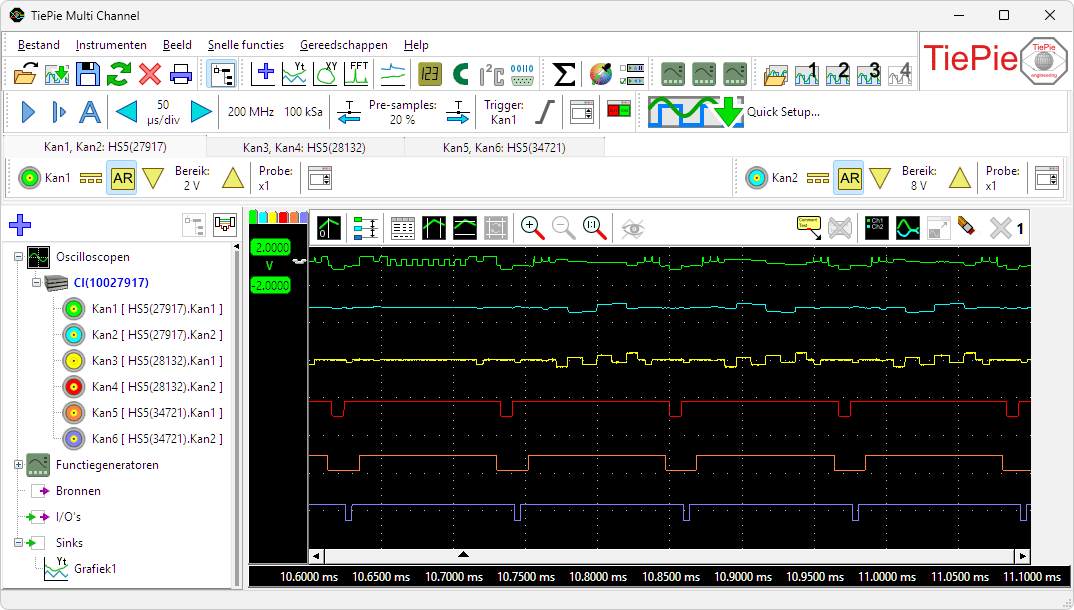

Drie Handyscope HS5s gecombineerd tot een 6-kanaals 12 bit 500 MSa/s oscilloscoop

Figuur 2: Drie Handyscope HS5s gecombineerd tot een 6-kanaals 12 bit 500 MSa/s oscilloscoop

Kijk de multi-instrument-synchronisatievideo

De video toont hoe meer oscilloscopen worden gecombineerd en gesynchroniseerd via de unieke TiePie engineering Combineer Meer Instrumenten synchronisatie-interface, waarbij alle kanalen worden gesampled met dezelfde klok met 0 ppm klokfout, en samen worden weergegeven in één grafiek.

Meer over maken van gecombineerde instrumenten
