MultiScope, de oplossing voor uw multi-signaal meetuitdagingen
Zoek je een 6-kanaals oscilloscoop? Of heb je een 8-kanaals digitizer nodig? Misschien zelfs een 10-kanaals DAQ of 12-kanaals data-acquisitiesysteem? TiePie engineering MultiScopes bieden oscilloscopen met ieder aantal kanalen dat je nodig hebt. Dit kunnen single-ended kanalen zijn of differentiële kanalen of een mix van beide.
MultiScope-voordelen
- Ieder aantal kanalen mogelijk
- Alle kanalen volledig gesynchgroniseerd gesampled
- Differentiële ingangen of single-ended ingangen
- Multi Arbitrary Golfvormgeneratoren indien nodig
- Plug and Play configuratie
- Eenvoudig uitbreidbaar
- Tot 1 GSa/s samplen
- Tot 200 MSa/s continu streamen
- Lage ruis / Hoge resolutie
- Hoge nauwkeurigheid 0.1 % typical
8 ingangskanalen

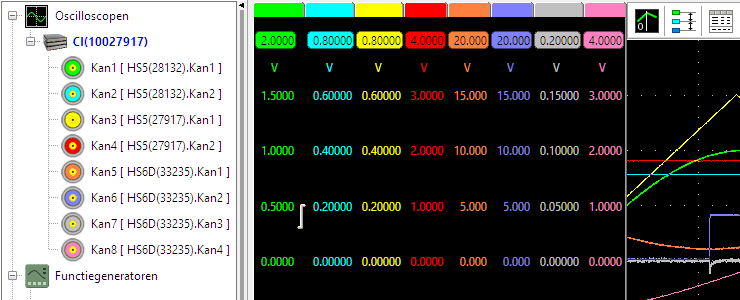

MultiScope software
Met de krachtige Multi Channel oscilloscoop-software kunnen de MultiScopes worden gebruikt als Oscilloscoop, Spectrum analyzer, Datalogger, Multimeter, Arbitrary Waveform Generator en Protocol analyzer. De software detecteert en combineert automatisch alle instrumenten, zonder gecompliceerde configuraties.
Geavanceerde SDK
Wilt u uw eigen software voor de MultiScope maken? Of wilt u de MultiScope met eigen software in uw eigen product integreren? Wilt u een geautomatiseerde testopstelling voor uw productiefaciliteit creëren?
De libtiepie-hw Software Development Kit is een cross-platform SDK waarmee u MultiScope in uw eigen software kunt gebruiken. De uitgebreide API geeft uw software volledige toegang tot alle functionaliteit van MultiScope. Gebruik uw favoriete programmeertaal om uw software te ontwikkelen.
MultiScope belangrijkste specificaties
- Elk aantal kanalen
- Differentieel of single-ended
- Tot 1 GSa/s samplen
- Tot 200 MSa/s streamen
- Tot 256 Mpts databuffer
- 250 MHz bandbreedte
- Lage ruis / Hoge resolutie
- Hoge nauwkeurigheid
- Arbitrary Waveform Generator(en)
USB-verbonden
Beschikbare
MultiScopes
LAN / WiFi-verbonden
4 single-ended kanalen
2 signaalgeneratoruitgangen
tot 500 MSa/s sampling
6 single-ended kanalen
1 signaalgeneratoruitgang
tot 100 MSa/s sampling
8 single-ended kanalen
tot 1 GSa/s sampling
8 differentiële kanalen
tot 1 GSa/s sampling
10 single-ended kanalen
1 signaalgeneratoruitgang
tot 100 MSa/s sampling
12 single-ended kanalen
tot 1 GSa/s sampling
12 differentiële kanalen
tot 1 GSa/s sampling
MultiScopes op maat
Niet gevonden wat u zoekt? Als u een andere MultiScope-configuratie wilt, kunnen wij dat regelen:
- nog meer ingangskanalen
- een mix van differentiële en single-ended kanalen
- meer generatoruitgangen
Neem in dat geval gerust contact met ons op.
Modulair systeem
De MultiScopes gebruiken een modulair systeem waar iedere MultiScope is opgebouwd uit twee of meer Handyscopes die zijn gecombineerd met behulp van de unieke CMI Combineer Meer Instrumenten synchronisatie-interface. Alles wat nodig is is een eenvoudige kabel om de CMI-interfaces van de individuele instrumenten met elkaar te verbinden. Als de verbinding gemaakt is, zal de software deze herkennen en de instrumenten combineren tot een groot gecombineerd instrument, dat volledig synchroon op alle kanalen meet.
De CMI-interface heeft een hogesnelheid-sample-bus die ervoor zorgt dat iedere WiFiScope en/of Handyscope volledig gesynchroniseerd is om te verzekeren dat zelfs op de hoogste samplesnelheid de instrumenten op dezelfde sampleklok werken (0 ppm klokfout!). De hogesnelheid-sample-bus wordt automatisch geconfigureerd en afgesloten aan het begin en einde van de bus.
Naast een sample-bus bevat de CMI synchronisatie-interface ook een triggerbus. Deze maakt het mogelijk op elk van de kanalen van het gecombineerde instrument te triggeren, evenals op elk van de interne generator-trigger-bronnen, wanneer instrumenten met een generator zijn gecombineerd. De hogesnelheid-trigger-bus wordt automatisch afgesloten met de juiste impedantie aan beide uiteinden van de bus.
Via de communicatiebus ondersteunt de CMI synchronisatie-interface automatische herkenning van de instrumenten. De CMI synchronisatie-interface heeft ingebouwde intelligentie die de verbindingen detecteert, de aansluitvolgorde bij combineren van meer instrumenten is niet belangrijk. Terminators plaatsen en de juiste aansluitvolgorde uitzoeken is dus niet nodig!
Voordelen van de CMI (Combineer Meer Instrumenten) synchronisatie-interface zijn:
- automatische instrumentherkenning,
- automatisch creëren en afsluiten van de hogesnelheid-trigger-bus,
- automatisch creëren en afsluiten van de hogesnelheid-sample-bus,
- automatische master/slave-instelling van de sampleklok-bus.
Draadloos modulair systeem
Wanneer de testonderwerpen waar aan gemeten moet worden verder van elkaar verwijderd zijn, kunnen de MultiScopes een draadloos modulair systeem vormen. De individuele instrumenten worden dan voorzien van de unieke WCMI-modules die een draadloze synchronisatie bieden.
Het enige dat nodig is is een kleine module die op de extensieconnector van ieder instrument wordt aangesloten. Deze WCMI-modules communiceren onderling en synchroniseren de sample-klokken en triggers van de instrumenten. De software detecteert de modules en combineert de individuele instrumenten in de software tot een groot gecombineerd instrument, dat synchroon op alle ingangen meet.
Voordelen van de WCMI (Wireless Combine Multiple Instruments) synchronisatiemodules zijn:
- grote afstanden tot 400 m mogelijk tussen individuele instrumenten,
- galvanische scheiding tussen individuele instrumenten,
- automatische synchronisatie van sample-klokken,
- automatisch delen van triggers
Wanneer meer kanalen vereist zijn, kan eenvoudig een extra instrument worden toegevoegd en een WCMI-module er op aangesloten. De software zal het nieuwe instrument herkennen en toevoegen aan het gecombineerde instrument, waardoor nog meer ingangskanalen beschikbaar zijn.
Concluderend
Bouw nu uw eigen digitizer met ongeëvenaarde mogelijkheden en specificaties.
- USB-versies van alle Handyscope-series
- Plug-and-play voor onmiddellijke data-acquisition
- werk met veschillende units om uw eigen digitizer samen te stellen
- Zeer hoge nauwkeurigheid van tijd (1ppm) en amplitude (0.1% typical)
- 8, 12, 14 and 16 bit resolutie
- Continuous streaming data-overdracht tot 200 MSa/s per instrument, bijv. 10 instruments geeft een continue data-stroom van 2 GSa/s
- Geavanceerde SDK en een zeer uitgebreide API voor OEM-toepassingen
- API met support voor diverse ontwikkeltalen
- Iedere vorm van een multi-kanaal meetsysteem kan worden gemaakt
- Versnel productontwikkeling en reduceer kosten voor uw klant
Al het moeilijke werk is al gedaan.
Start uw eigen DAQ-oplossing vandaag.
Toonaangevende MultiScopes, ontworpen en gebouwd voor dagelijks gebruik.
Our motto: Plug in and measure!
