De 10-kanaals onverslaanbare MultiScope boordevol techniek
Basisprijs: € 4.005,00
De 100 MSa/s 14-bit 10-kanaals gecombineerde Hoge Resolutie Oscilloscoop met Arbitrary Golfvorm Generator-uitgang.
Belangrijkste specificaties
- 10 single-ended ingangen
- 14, 16 bit resolutie, 0.25 % DC verticale nauwkeurigheid, 0.1 % typical
- Tot 100 MSa/s sampling, tot 250 MHz bandbreedte
- Tot 32 Mpoints geheugen per kanaal
- Tot 20 MSa/s continu streamen
- 1 ppm tijdbasisnauwkeurigheid
- 1 µHz tot 40 MHz sinus, blok, driehoek, puls en arbitraire signalen
- -12 tot 12 V uitgang (24 Vpp)
- Tot 64 Mpts, 240 MSa/s, 14 bit CDS arbitraire signalen
- Spurious (niet-harmonisch) < -85 dB
- 8 ns stijg- en daaltijd
Volledige specificaties Vraag informatie
- MultiScope MS10-540
- MultiScope MS10-530
- MultiScope MS10-220
- MultiScope MS10-110
- Extended memory (XM)
- SureConnect (S)
- Vijf jaar garantie (W5)
Bestelcode:
EAN:
Prijs:
Deze krachtige gecombineerde USB MultiScope combineert snel samplen tot 100 MSa/s met hoge resoluties van 14 en 16 bit en een groot geheugen van 32 Mpoints per kanaal met tien ingangen. Daarbij heeft het instrument een extreem nauwkeurige ingebouwde 40 MHz 14 bit Constant Data Size (CDS) arbitrary waveform generator met 24 V toptop uitgang die signalen met een echte vorm genereert. De oscilloscoop ondersteunt continu streaming metingen tot 20 MSa/s en kan worden gesynchroniseerd met andere oscilloscopen via de CMI-interface om een veelkanaals gecombineerd instrument te maken met gesynchroniseerde tijdbasis. Het CMI-interface is standaard beschikbaar op de MultiScope MS10. Optioneel kan de MultiScope MS10 worden geleverd met SureConnect connectietest en weerstandsmeting op ieder kanaal.
MultiScope MS10-samenstelling

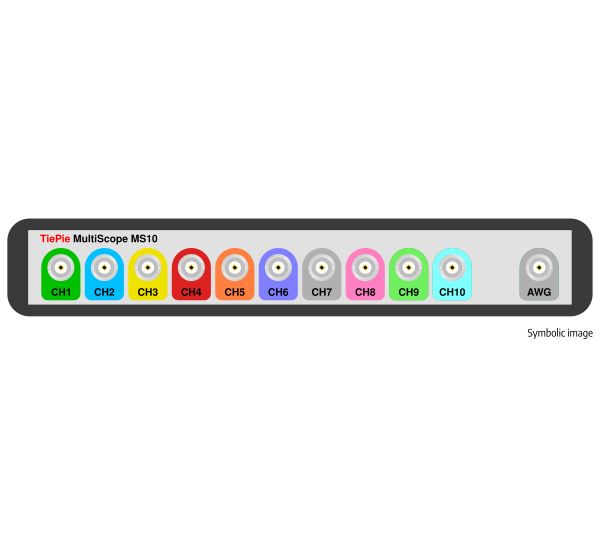

De MultiScope MS10 is een 10-kanaals gecombineerde USB-oscilloscoop, gemaakt door twee Handyscope HS6s en een Handyscope HS5 te combineren en synchroniseren, met behulp van twee TP-C50H CMI Koppelkabels.
De Handyscope HS6 en Handyscope HS5 zijn uitgerust met een geavanceerde CMI-synchronisatiebus, waarmee meer instrumenten aan elkaar kunnen worden gekoppeld door middel van TP-C50H CMI Koppelkabels, waarna ze als MultiScope MS10 gebruikt kunnen worden. Alle instrumenten meten op dezelfde samplefrequentie (0 ppm verschil!) Behalve een synchronisatie-bus, bevat de CMI ook een trigger-bus en een detectie-bus.
SureConnect
De revolutionaire SureConnect connectietest van de MultiScope MS10 laat onmiddellijk tijdens het meten zien of de meetprobe daadwerkelijk elektrisch contact maakt met het testobject of niet.
Hoge nauwkeurigheid
De MultiScope MS10 meet met hoge resoluties van 14 en 16 bit. Een signaal gemeten met de MultiScope MS10 heeft 256 keer meer resolutie dan de meeste standaard oscilloscopen, die meestal een lage resolutie van 8 of 9 bit hebben. De hoge resolutie van de MultiScope MS10 precisie-oscilloscoop maakt het mogelijk signalen veel nauwkeuriger te meten, omdat de kwantiseringsfout vele malen kleiner is.
Groot geheugen
Wanneer met hoge samplesnelheden wordt gemeten, is een groot geheugen onmisbaar om het signaal volledig in de acquisitiebuffer op te slaan. Waar de meeste oscilloscopen 2.5 Kpoints of 100 Kpoints geheugen hebben, heeft de MultiScope MS10 een geheugen van maximaal 64 Mpoints per kanaal, afhankelijk van de gekozen resolutie en aantal ingeschakelde kanalen. Wanneer wordt gemeten met 14 bit resolutie op alle tien kanalen tegelijk, is 32 MSamples geheugen per kanaal beschikbaar. Dit geeft de gebruiker 300 tot 10000 keer zoveel geheugen. Het voordeel van een groot geheugen is dat eenmalige snelle verschijnselen geheel gemeten kunnen worden. Ook complete seriële communicatie-blokken zoals CAN-bus-signalen kunnen bijvoorbeeld in een keer worden gemeten en later worden bekeken en geanalyseerd.
Arbitrary Waveform Generator met lage vervorming
De MultiScope MS10 is de eerste hoge-resolutie MultiScope met een ingebouwde 40 MHz lage vervorming signaalgenerator. De Arbitrary Waveform Generator gebruikt CDS signaalopwekkingstechnologie, ontwikkeld door TiePie engineering, waarmee de beste signaalzuiverheid van zijn klasse bereikt wordt en de echte vorm van uw signalen opgewekt wordt.
Lees meer over de lage vervorming Arbitrary Waveform Generator
Oscilloscoop- en generator-synchronisatie
De Hoge Resolutie USB oscilloscoop en arbitrary waveform generator in de MultiScope MS10 kunnen gemakkelijk worden gesynchroniseerd door de triggerbron van de oscilloscoop in te stellen op een of meer generator trigger events: start, stop en nieuwe periode.
Bandbreedtebeperking
Het lijkt een logische aanname dat meer bandbreedte beter is, maar een grotere bandbreedte geeft meer ruis. Om deze ruis te reduceren is het mogelijk voor ieder kanaal van de MultiScope MS10 een bandbreedtebeperking in te schakelen.
Geavanceerde Software Development Kit
Wilt u uw eigen toegespitste software maken voor uw MultiScope MS10?
Of het instrument inbouwen in uw eigen product met eigen software?
Maakt u een geautomatiseerde testopstelling voor uw productiefaciliteit?
De libtiepie-hw Software Development Kit is een cross-platform-bibliotheek voor gebruik van TiePie engineering meetinstrumenten in uw eigen software. De uitgebreide API geeft uw software volledige toegang tot alle functionaliteit van de instrumenten. Gebruik uw favoriete programmeeromgeving om uw software te ontwikkelen.
Veelzijdige Multi Channel oscilloscoop-software
De MultiScope MS10 wordt geleverd met de veelzijdige Multi Channel oscilloscoop-software, die de MultiScope MS10 transformeert naar een oscilloscoop, spectrum analyzer, datalogger, multimeter en protocol analyzer.
Enkele van de krachtige eigenschappen van de Multi Channel oscilloscoop-software worden hieronder beschreven, kijk voor een volledige beschrijving van de Multi Channel oscilloscoop-software op de Multi Channel oscilloscoop-software-pagina's.
Quick Setup
Om het instellen van metingen te vereenvoudigen heeft de Multi Channel oscilloscoop-software een groot aantal Quick Setups, voor vrijwel iedere toepassing. Een Quick Setup bevat alle basisinstellingen voor een specifieke meting en aanvullende informatie met betrekking tot de geselecteerde Quick Setup, zoals hoe uw Handyscope en/of accessoires aangesloten moeten worden. Quick Setups kunnen ook referentie-voorbeeldsignalen bevatten. Na het inlezen van de Quick Setup kan de betreffende meting gelijk uitgevoerd worden of kunnen indien gewenst kleine aanpassingen aan de instellingen gedaan worden.
De Quick Setups zijn overzichtelijk geordend in een boom-structuur, gegroepeerd per toepassing. Met slechts enkele muisklikken kan een complexe meting uitgevoerd worden.
Flexibele signaalweergave
De Multi Channel oscilloscoop-software scoop, spectrum analyzer en datalogger bieden een ultiem flexibele manier om alle aspecten van de gemeten signalen weer te geven. De software kan een of meer grafieken hebben, die elk een of meer signalen weer kunnen geven, waarbij iedere grafiek een ander gedeelte van hetzelfde signaal kan weergeven. Grafieken kunnen signalen van uw Handyscope weergeven in Yt-modus, in XY-modus of als frequentiespectrum, met of zonder interpolatie. De kleuren van alle onderdelen in een grafiek kunnen naar eigen wens ingesteld worden. Afmetingen van een grafiek kunnen vrij ingesteld worden, grafieken kunnen binnen één groot venster geplaatst worden maar kunnen ook in afzonderlijke vensters getoond worden, op iedere plek op het scherm.
Veel automatische metingen
De Multi Channel oscilloscoop-software beschikt over veel automatische metingen, die kunnen worden uitgevoerd op de gemeten signalen van een Handyscope of een geselecteerd deel van de gemeten signalen. Met deze automatische metingen in de oscilloscoop wordt elk detail van het signaal onthuld. Twee sets kruisdraden, zowel horizontaal als verticaal, kunnen worden gebruikt om het gedeelte van het signaal dat nader onderzocht moet worden te selecteren. De automatische metingen omvatten onder andere: Mininum, Maximum, Hoog-laag, RMS, Gemiddelde, Variantie, Standaarddeviatie en Frequentie.
De meetresultaten worden weergegeven in een speciaal waardescherm dat overal op het computerscherm geplaatst kan worden. Met een handige knoppenbalk kan iedere meting met een enkele klik aan- of uitgezet worden. De meetresultaten kunnen naar het klembord worden gekopieerd om bijvoorbeeld deze in een rapport te gebruiken. Als de grafieken afgedrukt worden, worden de meetresultaten mee afgedrukt.
Uiterst gedetailleerde spectrum analyzer
De uiterst gedetailleerde Multi Channel oscilloscoop-software spectrum analyzer profiteert ten volle van de grote geheugendiepte van de hoge resolutie USB-Handyscopes. De grote geheugendiepte geeft niet alleen een ongelofelijk lage resolutiebandbreedte van slechts 7.45 Hz bij een bereik van 500 MHz, het geeft ook een groot verticaal dynamisch bereik van 140 dB. De snelle en krachtige FFT-routines met veel selecteerbare window-functies laten u de kleinste frequentiecomponenten in uw signalen zien.
De multi-venstereigenschap maakt het mogelijk gelijktijdig verschillende delen van het spectrum tot in detail te bekijken, waardoor een beter begrip van de gemeten signalen verkregen wordt.
Geavanceerde triggers
Om de geavanceerde triggermogelijkheden van uw Handyscope te bedienen, heeft de Multi Channel oscilloscoop-software een handig Triggereigenschappenscherm. Het triggereigenschappenscherm biedt de mogelijkheid alle eigenschappen van de trigger, zoals de triggerbron, het triggertype, alle niveaus en hystereses en optionele tijdvoorwaarden te bekijken en in te stellen. Daarbij geeft het Triggereigenschappenscherm een uitleg over het ingestelde triggertype en voorbeelden die wel een trigger opwekken (linker kolom) en geen trigger opwekken (rechter kolom).
Ongelimiteerde zoom
Wanneer met hoge samplesnelheden wordt gemeten, is een grote recordlengte onmisbaar om het signaal volledig in de acquisitiebuffer op te slaan. Daarom hebben onze Handyscopes tot 256 MSamples recordlengte per kanaal.
Om al die data gemakkelijk te kunnen bekijken en toch alle details van de gemeten signalen te kunnen zien, hebben de Multi Channel oscilloscoop-software scoop, spectrum analyzer en datalogger geavanceerde signaal-tekenroutines met ongelimiteerde zoom-mogelijkheden. Het volledige signaal kan worden getoond op iedere gewenste schermgrootte, zonder verlies van informatie. Toch kunt u tot elk gewenst niveau inzoomen, om de fijnste details van het signaal te zien. Zoomfactoren van 1 miljoen of zelfs meer zijn geen enkel probleem, het is mogelijk verder in te zoomen dan het sample-niveau.
Analyseer snelle seriële communicatieprotocollen
Om snelle seriële communicatie te analyseren of te debuggen hoeven alleen de signalen die de data versturen gemeten te worden met een Handyscope en daarna geanalyseerd en gedecodeerd door een van de Multi Channel oscilloscoop-software protocol-analyzers. De gedecodeerde informatie van de seriële communicatie kan worden weergegeven in tabellen, in grafieken en in de multimeter.
Een protocol-analyzer is een nuttig gereedschap wanneer een hardware- en/of software-implementatie van een communicatiebus ontwikkeld wordt. Het is ook bruikbaar bij het zoeken naar fouten in bestaande communicatiesystemen.
24/7 Dataloggen
Voor het meten van langdurige signalen met een Handyscope wordt de Multi Channel oscilloscoop-software Datalogger gebruikt. De datalogger logt de signalen, continu en ononderbroken op hoge snelheid, 24 uur per dag, 7 dagen in de week. De meetresultaten zijn gelijk zichtbaar op het scherm en alle meetwaarden kunnen op schijf worden opgeslagen. Een handige knoppenbalk maakt eenvoudig navigeren door de opgeslagen bestanden mogelijk om de juiste momenten in de meting terug te vinden.
Meer kenmerken
Ontdek meer eigenschappen van de veelzijdige Multi Channel oscilloscoop-software voor uw MultiScope MS10 op de Multi Channel oscilloscoop-software-pagina's.
MultiScope MS10 specificaties
De MultiScope MS10 bestaat uit 2 keer een Handyscope HS6 en een Handyscope HS5. Hun individuele specificaties kunnen worden bekeken op:
De tabellen hieronder tonen gedetailleerde specificaties van de MultiScope MS10, wanneer gebruikt als gecombineerd instrument. Spring naar de specificaties voor:
Wanneer meer instrumenten worden gecombineerd, is de volgorde van de lijst met sub-instrumenten zoals deze aan elkaar zijn verbonden met de koppelkabels. De lijst begint met het sub-instrument aan een van de uiteindes van de lijst met het laagste serienummer en volgt dan de volgorde van de koppelkabels. Kanaalnummering van de MultiScope MS10 begint met het sub-instrument aan het begin van de lijst.
MultiScope samenstelling | |||||
|---|---|---|---|---|---|
| MultiScope MS10 samenstelling | MS10-540 | MS10-530 | MS10-220 | MS10-110 | |
| Handyscope HS6 | 2 x HS6-1000 | 2 x HS6-1000 | 2 x HS6-500 | 2 x HS6-200 | |
| Handyscope HS5 | HS5-540 | HS5-530 | HS5-220 | HS5-110 | |
Acquisitiesysteem | |||||
| Aantal ingangskanalen | 10 analoog | ||||
| CH1, CH2, CH3, CH4, CH5, CH6, Ch7, Ch8, CH9, CH10 | BNC, female | ||||
| Type | Single-ended | ||||
| Resolutie | Instelbaar in software | ||||
| Oorspronkelijk | 14 bit | ||||
| Verbeterd | 16 bit | ||||
| DC-nauwkeurigheid | 0.25 % (0.1 % typical) van volle schaal ± 1 LSB bij 20°C tot 25°C Laat het instrument 20 minuten opwarmen om de gespecificeerde nauwkeurigheid te bereiken. Bij extreme temperaturen is meer tijd nodig om de interne temperatuur te laten stabiliseren. | ||||
| Ruis | HS6-kanalen | HS5-kanalen | |||
| 200 mV-bereik, 14 bit, 50 MSa/s | 240 µVrms | 300 µVrms | |||
| 200 mV-bereik, 16 bit, 6.25 MSa/s | 90 µVrms | 85 µVrms | |||
| Bereiken (Volle schaal) | ±200 mV ±400 mV ±800 mV | ±2 V ±4 V ±8 V | ±20 V ±40 V ±80 V | ||
| Koppeling | AC/DC | ||||
| Impedantie | 1 MΩ / 25 pF ± 1 % | ||||
| Maximale spanning | 200 V (DC + AC piek < 10 kHz) | ||||
| Maximale spanning 1:10 probe | 600 V (DC + AC piek < 10 kHz) | ||||
| Bandbreedte | HS6-kanalen | HS5-kanalen | |||
| -3dB at 75 % van volle schaal ingang | 250 MHz | 250 MHz | |||
| Limit, instelbaar per kanaal | Uit (250 MHz) 150 MHz 100 MHz 50 MHz | - | |||
| AC-koppeling afbreekfrequentie (-3dB) | ±1.5 Hz | ||||
| SureConnect | Optioneel leverbaar (optie S) | ||||
| Maximale spanning op verbinding | 200 V (DC + AC peak < 10 kHz) | ||||
| Weerstandsmeting | Optioneel leverbaar (optie S) | ||||
| Bereiken (Volle schaal) | 100 Ω 200 Ω 500 Ω | 1 kΩ 2 kΩ 5 kΩ | 10 kΩ 20 kΩ 50 kΩ | 100 kΩ 200 kΩ 500 kΩ | 1 MΩ 2 MΩ |
| Nauwkeurigheid | 1 % van volle schaal | ||||
| Reactietijd (tot 95%) | < 10 µs | ||||
| Maximale samplesnelheid | MS10-540 | MS10-530 | MS10-220 | MS10-110 | |
| 14 bit | 100 MSa/s | 100 MSa/s | 50 MSa/s | 20 MSa/s | |
| 16 bit | 6.25 MSa/s | 6.25 MSa/s | 3.125 MSa/s | 1.25 MSa/s | |
| Maximale streamsnelheid 1 | MS10-540 | MS10-530 | MS10-220 | MS10-110 | |
| De maximale streamsnelheid bij 14 bit resolutie is afhankelijk van het aantal Handyscope HS5-kanalen dat wordt gemeten. Het aantal Handyscope HS6-kanalen dat wordt gemeten beïnvloedt de maximale streamsnelheid niet. | |||||
| 14 bit | |||||
| geen HS5-kanalen meten | 20 MSa/s | 20 MSa/s | 10 MSa/s | 5 MSa/s | |
| een HS5-kanaal meten | 20 MSa/s | 20 MSa/s | 10 MSa/s | 5 MSa/s | |
| twee HS5-kanalen meten | 10 MSa/s | 10 MSa/s | 5 MSa/s | 2 MSa/s | |
| 16 bit | 6.25 MSa/s | 6.25 MSa/s | 3.125 MSa/s | 1.25 MSa/s | |
| Sampleklok | |||||
| Intern | TCXO | ||||
| Nauwkeurigheid | ± 0.0001 % | ||||
| Stabiliteit | ± 1 ppm van 0°C tot 55°C | ||||
| Tijdbasisveroudering | ±1 ppm/jaar | ||||
| Extern | LVDS, op AUX / CMI connectors | ||||
| Ingangsbereik | 10 MHz ± 1 % | ||||
| Geheugen | Standaard model | XM optie | |||
| De maximale recordlengte is afhankelijk van het aantal Handyscope HS5-kanalen en het aantal Handyscope HS6-kanalen dat wordt gemeten. | |||||
| 1 HS5-kanaal en / of tot 2 kanalen per HS6 | 256 Kpts per kanaal | 64 Mpts per kanaal | |||
| 2 HS5-kanalen en / of 3 of 4 kanalen per HS6 | 128 Kpts per kanaal | 32 Mpts per kanaal | |||
| Trigger | Alleen beschikbaar in scoop/blokmodus, niet in streaming-modus | ||||
| Systeem | Digitaal, 2 niveaus | ||||
| Bron | |||||
| Analoog | CH1 CH2 | CH3 CH4 CH5 CH6 | CH7 CH8 CH9 CH10 | ||
| Digitaal | EXT1(HS5) EXT2(HS5) EXT3(HS5) | EXT1(HS6-1) EXT2(HS6-1) | EXT1(HS6-2) EXT2(HS6-2) | ||
| Generator | Start Nieuwe Periode Stop | ||||
| Combinatie | Elk van de bronnen kunnen samen ge-OR'd worden | ||||
| Triggermodi | Opgaande flank, Neergaande flank, Iedere flank Binnen venster, Buiten venster, Treed binnen venster, Treed buiten venster (tijdvoorwaarden alleen op HS5-kanalen en HS6 CH1) Pulsbreedte (alleen op HS5-kanalen en HS6 CH1) Interval (alleen op HS6 Ch1) | ||||
| Niveaubereik | 0 tot 100 % van volle schaal | ||||
| Hysteresisbereik | 0 tot 100 % van volle schaal | ||||
| Resolutie | 0.006 % (14, 16 bits) / 0.025% (12 bits) | ||||
| Pre-trigger | 0 tot ingestelde recordlengte, 1 sample resolutie | ||||
| Post-trigger | 0 tot ingestelde recordlengte, 1 sample resolutie | ||||
| Trigger hold-off | 0 tot 63 MSamples, 1 sample resolutie | ||||
| Triggervertraging | 0 tot 16 GSamples, 1 sample resolutie | ||||
| Digitale externe trigger | |||||
| Ingangen | HS6: Extensieconnector pinnen 1 en 2 HS5: Extensieconnector pinnen 1, 2 en 3 | ||||
| Bereik | 0 tot 2.5 V (TTL) | ||||
| Koppeling | DC | ||||
| Jitter | ≤ 1 sample | ||||
Arbitrary Waveform Generator (onafhankelijk van acquisitiesysteem) | |||||
| Golfvormen | |||||
| Standaard | Sinus, blok, driehoek, puls, ruis, DC | ||||
| Signaalkarakteristieken | |||||
| Sinus | MS10-540 | MS10-530 | MS10-220 | MS10-110 | |
| Frequentiebereik | 1 µHz tot 40 MHz | 1 µHz tot 30 MHz | 1 µHz tot 20 MHz | 1 µHz tot 10 MHz | |
| Amplitudevlakheid | Ten opzichte van 1 kHz | ||||
| < 100 kHz | ±0.1 dB | ||||
| < 5 MHz | ±0.15 dB | ||||
| < 20 MHz | ±0.3 dB (Amplitude ≤ 11 V (22 Vpp)) | ||||
| < 30 MHz | ±0.4 dB (Amplitude ≤ 9 V (18 Vpp)) | ||||
| < 40 MHz | ±1 dB (Amplitude ≤ 7.5 V (15 Vpp)) | ||||
| Spurious (niet-harmonisch) | |||||
| < 100 kHz | -75 dBc | ||||
| 100 kHz tot 1 MHz | -70 dBc | ||||
| 1 MHz tot 10 MHz | -60 dBc | ||||
| 10 MHz tot 15 MHz | -55 dBc | ||||
| 15 MHz tot 20 MHz | -45 dBc | ||||
| 20 MHz tot 30 MHz | -35 dBc | ||||
| 30 MHz tot 40 MHz | -30 dBc | ||||
| Blok | MS10-540 | MS10-530 | MS10-220 | MS10-110 | |
| Frequentiebereik | 1 µHz tot 30 MHz 1 | 1 µHz tot 30 MHz | 1 µHz tot 20 MHz | 1 µHz tot 10 MHz | |
| Stijg/daaltijd | < 8 ns | ||||
| Overshoot | < 1 % | ||||
| Variabele duty cycle | 0.01 % tot 99.99 % | ||||
| Asymmetrie | 0 % van periode + 5 ns (@ 50 % Duty cycle) | ||||
| Jitter (RMS) | < 50 ps | ||||
| Driehoek | MS10-540 | MS10-530 | MS10-220 | MS10-110 | |
| Frequentiebereik | 1 µHz tot 30 MHz 1 | 1 µHz tot 30 MHz | 1 µHz tot 20 MHz | 1 µHz tot 10 MHz | |
| Niet-lineariteit (van uitgangspiek) | < 0.01 % | ||||
| Symmetrie | 0 % - 100 %, 0.1 % steps | ||||
| Puls | |||||
| Periode | 100 ns tot 1000 s | ||||
| Pulsbreedte | 15 ns tot 1000 s | ||||
| Variabele flanktijd | 8 ns tot 1 s | ||||
| Overshoot | < 1 % | ||||
| Jitter (rms) | < 50 ps | ||||
| Ruis | |||||
| Bandbreedte (typical) | 30 MHz | ||||
| Arbitrair | MS10-540 | MS10-530 | MS10-220 | MS10-110 | |
| Frequentiebereik | 0.4 nHz tot 30 MHz | 0.4 nHz tot 30 MHz | 0.4 nHz tot 20 MHz | 0.4 nHz tot 10 MHz | |
| Maximale samplesnelheid | 240 MSa/s | 240 MSa/s | 200 MSa/s | 100 MSa/s | |
| Lengte | |||||
| Standaard model | 1 tot 256 KiSamples | ||||
| XM-optie | 1 tot 64 MiSamples | ||||
| Stijg/daaltijd | < 8 ns | ||||
| Niet-lineariteit (van uitgangspiek) | < 0.01 % | ||||
| Insteltijd | < 8 ns tot 10 % uiteindelijke waarde | ||||
| Jitter (RMS) | < 50 ps | ||||
| Algemene karakteristieken | |||||
| Aantal uitgangskanalen | 1 analoog, BNC, female | ||||
| DAC resolutie | 14 bit | ||||
| Uitgangsbereik | frequentie ≤ 10 MHz | frequentie ≤ 20 MHz | frequentie ≤ 30 MHz | frequentie ≤ 40 MHz | |
| bij open circuit | -12 tot +12 V (24 Vpp) | -11 tot +11 V (22 Vpp) | -9 tot +9 V (18 Vpp) | -7.5 tot +7.5 V (15 Vpp) | |
| Amplitude | |||||
| Bereik (bij open circuit) | 0.12 V (0.24 Vpp) | 1.2 V (2.4 Vpp) | 12 V (24 Vpp) | ||
| Resolutie | 12 bit | ||||
| Nauwkeurigheid | 0.4 % van bereik | ||||
| DC-offset | |||||
| Bereik | -12 tot +12 V bij open circuit | ||||
| Resolutie | 12 bit | ||||
| Nauwkeurigheid | 0.4 % van bereik | ||||
| Ruisniveau | |||||
| 0.12 V bereik | 900 µVRMS | ||||
| 1.2 V bereik | 1.3 mVRMS | ||||
| 12 V bereik | 1.5 mVRMS | ||||
| Koppeling | DC | ||||
| Impedantie | 50 Ω | ||||
| Overbelastingsbeveiliging | Uitgang schakelt automatisch af als overbelasting wordt aangesloten. Instrument tolereert een kortsluiting naar massa oneindig lang. | ||||
| Burst | |||||
| Golfvormen | Sinus, blok, driehoek, ruis, arbitrair | ||||
| Aantal | 1 tot 65535 | ||||
| Trigger | Software, extern | ||||
| Sweep | Beschikbaar op modellen met extended memory-optie XM | ||||
| Golfvormen | Sinus, blok, driehoek | ||||
| Type | Lineair, logaritmisch | ||||
| Richting | Omhoog, omlaag | ||||
| Trigger | Software, extern | ||||
| Systeemkarakteristieken | |||||
| Systeem | Constant Data Size | ||||
| Geheugen | |||||
| Standaard model | 256 KiSamples | ||||
| Optie XM | 64 MiSamples | ||||
| Operatiemethodes | Continu, getriggerd, gated | ||||
| Maximale samplesnelheid | MS10-540 | MS10-530 | MS10-220 | MS10-110 | |
| 240 MSa/s | 240 MSa/s | 200 MSa/s | 100 MSa/s | ||
| Sampleklok | Interne TCXO | ||||
| Nauwkeurigheid | ±0.0001 % | ||||
| Stabiliteit | ±1 ppm van 0°C tot +55°C | ||||
| Tijdbasisveroudering | ±1 ppm/jaar | ||||
Multi-instrument-synchronizatie | |||||
| Met CMI | Synchroniseren van instrumenten via CMI is beschikbaar wanneer alle instrumenten zijn verbonden via USB. | ||||
| Maximum aantal instrumenten | Gelimiteerd door aantal beschikbare USB-poorten | ||||
| Synchronisatienauwkeurigheid | 0 ppm | ||||
| CMI-interface | 2x, CMI 1, CMI 2 | ||||
| Benodigde koppelkabel | TP-C50H CMI Koppelkabel | ||||
| Maximale lengte koppelkabel | 50 cm | ||||
Probe-calibratie | |||||
| Uitgang | HS6 Extensieconnector pins 3 (signaal) en 6 (massa) | ||||
| Signaal | Blokgolf | ||||
| Niveaus | -1 V tot 1 V | ||||
| Frequentie | 1 kHz | ||||
Interface | |||||
| Interface | HS6: USB 3.0 SuperSpeed (5 Gbit/s); HS5: USB 2.0 High Speed (480 Mbit/s); | ||||
Voedingsvereisten | |||||
| Voeding | Van USB-poort of externe ingang | ||||
| Opname | 5 VDC 2000 mA max | ||||
| Externe voeding | Van tweede USB-poort of voedingsadapter | ||||
Afmetingen | |||||
| Instrument | HS6 | HS5 | |||
| Hoogte | 25 mm (1 inch) | 25 mm (1 inch) | |||
| Lengte | 170 mm (6.7 inch) | 170 mm (6.7 inch) | |||
| Breedte | 140 mm (5.2 inch) | 140 mm (5.2 inch) | |||
| Gewicht | 500 g (17.6 ounce) | 430 g (15 ounce) | |||
| USB-kabel-lengte | 1.8 m (70 inch) | 1.8 m (70 inch) | |||
Aansluitingen | |||||
| Kanaal 1, 2, 3, 4, 5, 6, 7, 8, 9, 10 | BNC, female | ||||
| Generator | BNC, female | ||||
| USB | HS6: Vaste kabel met USB 3.0 type A connector, 1.8 m HS5: Vaste kabel met USB 2.0 en USB 1.1 type A connector, 1.8 m | ||||
| Extensie-connector | D-sub 9 pins female | ||||
| Voeding | 3.5 mm power socket | ||||
| CMI / AUX I/O-connectoren | 6 x HDMI type C socket | ||||
Systeemvereisten | |||||
| PC I/O-aansluiting | USB 2.0, USB 3.0 or USB 3.1 | ||||
| Operating systeem | Windows 10 / 11, 64 bits Linux (via libtiepie-hw SDK) | ||||
Omgevingscondities | |||||
| Bedrijf | HS6 | HS5 | |||
| Omgevingstemperatuur | 20°C tot 25°C (10°C tot 40°C zonder specificaties) | 0 tot 55°C | |||
| Relatieve luchtvochtigheid | 10 % tot 90 %, niet-condenserend | 10 % tot 90 %, niet-condenserend | |||
| Opslag | |||||
| Omgevingstemperatuur | -20 tot 70°C | -20 tot 70°C | |||
| Relatieve luchtvochtigheid | 5 % tot 95 %, niet-condenserend | 5 % tot 95 %, niet-condenserend | |||
Richtlijn-conformiteit | |||||
| CE mark compliance | Ja | ||||
| RoHS | Ja | ||||
| EN 55011:2009/A1:2010 | Ja | ||||
| EN 55022:2006/A1:2007 | Ja | ||||
| EN 61000-6-1:2007 | Ja | ||||
| EN 61000-6-3:2007 | Ja | ||||
Verpakking | |||||
| Instrument | 2 x Handyscope HS6 1 x Handyscope HS5 | ||||
| CMI-koppelkabel | 2 x TP-C50H CMI Koppelkabel | ||||
| Oscilloscoop-probes | 10 x Oscilloscoop-probe 1:1-1:10 - HP-3250I | ||||
| Accessoires | 3 x Handyscope / WiFiScope netvoeding 3 x externe voedingskabel voor USB-poort 2 x Probe-compensatiekabel TP-DB9-BNC-30 | ||||
| Software | voor Windows 10 / 11, 64 bits, via website | ||||
| Drivers | voor Windows 10 / 11, 64 bits, via website | ||||
| Software Development Kit | voor Windows 10 / 11, 64 bits, en Linux, via website | ||||
| Handleidingen | Handyscope HS6 instrumenthandleiding Handyscope HS5 instrumenthandleiding Multi Channel oscilloscoop-software softwarehandleiding in kleur gedrukt en digital via website | ||||
Optionele Accessoires | |||||
| Optionele accessoires voor de MultiScope MS10 moeten apart besteld worden | |||||
| Meetsnoer, single-ended | Meetsnoer TP-BNCI-100 | ||||
Klantenservice | |||||
| TiePie engineering instrumenten zijn ontworpen, gebouwd en getest om een hoge betrouwbaarheid te bieden. Voor het onwaarschijnlijke geval dat u moeilijkheden ervaart, zijn de TiePie engineering instrumenten volledig gegarandeerd voor twee jaar. | |||||
| Deze garantie omvat | Alle onderdelen en arbeidsloon (behalve de probes en/of meetsnoeren) Kostenloze terugzending Langdurige 7 jaar ondersteuning Gratis software updates | ||||
| Optioneel beschikbaar | Uitbreiding voor vijf jaar garantie (W5) | ||||
De MultiScope MS10 is verkrijgbaar in diverse verschillende basismodellen:
| Bestelcode | Max. Sample-snelheid | Max. Stream-snelheid | Max. signaalfrequentie AWG |
|---|---|---|---|
| MS10-540 | 100 MSa/s | 20 MSa/s | 40 MHz |
| MS10-530 | 100 MSa/s | 20 MSa/s | 30 MHz |
| MS10-220 | 50 MSa/s | 10 MSa/s | 20 MHz |
| MS10-110 | 20 MSa/s | 5 MSa/s | 10 MHz |
Voor de MultiScope MS10 zijn de volgende opties beschikbaar:
- XM: Met de extended memory-optie is tot 32 Mpoints geheugen per kanaal beschikbaar. Zonder deze optie hebben de modellen tot 128 Kpoints geheugen per kanaal.
- S: Met de SureConnect-optie zijn connectietest en weerstandsmeting beschikbaar op alle kanalen.
- W5: Met de uitgebreide garantie-optie is de garantie vijf jaar op onderdelen en arbeid. Zonder deze optie hebben de modellen twee jaar garantie op onderdelen en arbeid.
De MultiScope MS10 wordt geleverd met:
| Instrument | 2 x Handyscope HS6 1 x Handyscope HS5 |
|---|---|
| Oscilloscopeprobes | 10 x Oscilloscoop-probe 1:1-1:10 - HP-3250I |
| CMI-Koppelkabel | 2 x TP-C50H CMI Koppelkabel |
| Accessoires | 3 x Handyscope / WiFiScope netvoeding, 3 x externe voedingskabel (USB), 2 x Probe-compensatiekabel TP-DB9-BNC-30 |
| Software | voor Windows 10 / 11, 64 bits, via website |
| Drivers | voor Windows 10 / 11, 64 bits, via website |
| Software Development Kit | voor Windows 10 / 11, 64 bits, en Linux, via website |
| Handleidingen | Handyscope HS6 instrumenthandleiding Handyscope HS5 instrumenthandleiding Multi Channel oscilloscoop-software softwarehandleiding In kleur geprint en digitaal, via website |
Verschillende downloads voor de MultiScope MS10 zijn hieronder beschikbaar, waaronder Multi Channel oscilloscoop-software, drivers en handleidingen.
Driver & Software
| Beschrijving | Versie | Opmerkingen | Grootte | |
|---|---|---|---|---|
| WinUSB-driver | 10.0.2 | Windows 10 / 11, 64 bit | 1.73 MB | download |
| Multi Channel software | 1.48.0 | Windows 10 / 11, 64 bit, inclusief PDF-handleiding | 104.80 MB | download |
Handleidingen & documenten
| Beschrijving | Versie | Opmerkingen | Grootte | |
|---|---|---|---|---|
| Multi Channel software handleiding | 1.11 | Engels | 3.13 MB | download |
| Handyscope HS5 Instrumenthandleiding | 2.55 | Engels | 979.03 kB | download |
| Handyscope HS6 Instrumenthandleiding | 2.55 | Engels | 659.69 kB | download |
| Handyscope HS5 Specificatieblad | Engels | 2.55 MB | download | |
| Handyscope HS6 Specificatieblad | Engels | 4.74 MB | download |
Software Development Kit (SDK)
Voor het interfacen van de MultiScope MS10 met software van derden of het ontwikkelen van eigen software is de libtiepie-hw Software Development Kit nodig. Gedetailleerde informatie over de libtiepie-hw SDK en downloads voor Windows en Linux is te vinden op de libtiepie-hw pagina's.
