Protocol-analyzers

Een protocol-analyzer is een meetinstrument dat een of meer signalen die gebruikt worden in de communicatie tussen elektronische apparaten volgens een bepaald protocol analyseert. Een protocol-analyzer onderzoekt de signalen en decodeert de informatie die overgestuurd wordt. De gedecodeerde informatie kan worden weergegeven in grafieken, meter-sinks en tabel-sinks.

Een protocol-analyzer is een nuttig gereedschap wanneer een hardware- en/of software-implementatie van een communicatiebus ontwikkeld wordt. Het is ook bruikbaar bij het zoeken naar fouten in bestaande communicatiesystemen.

De Multi Channel oscilloscoop-software bevat de volgende protocol-analyzers:

CAN-analyzer

De CAN-analyzer in de Multi Channel oscilloscoop-software kan worden gebruikt om boodschappen te decoderen die over een CAN-bus verstuurd worden. De bron voor de CAN-analyzer kan zowel het differentiële CAN-signaal zijn alsook het CAN-High-signaal. Alle CAN-bus-snelheden worden ondersteund. Diverse velden uit de CAN-boodschappen worden gedecodeerd en weergegeven in een tabel.

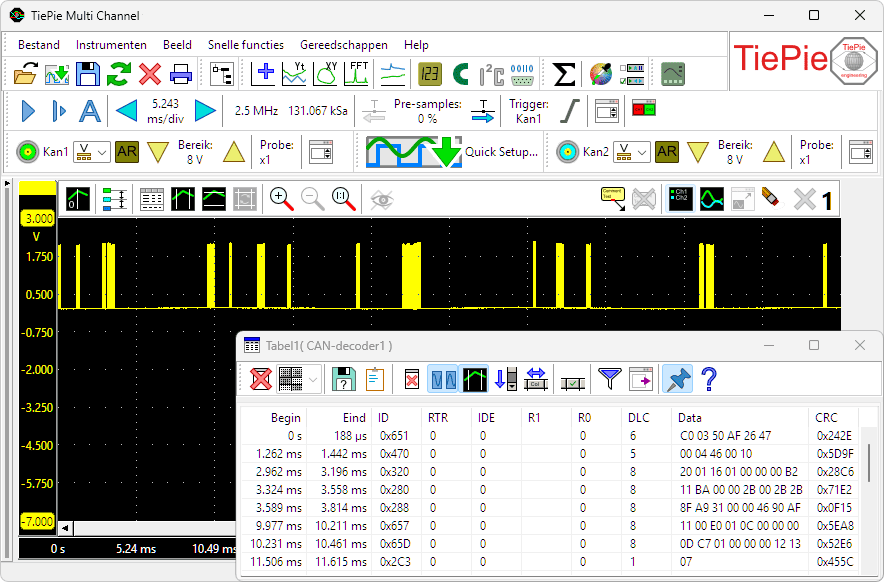

Meting aan een CAN-bus in een auto, met data gedecodeerd door de CAN-analyzer.

Figuur 1: Meting aan een CAN-bus in een auto, met data gedecodeerd door de CAN-analyzer.

J1939 decoder

De J1939-decoder in de Multi Channel oscilloscoop-software haalt SAE J1939 SPN-waarden uit CAN-berichten. De decoder heeft één ingang voor het ontvangen van CAN-berichten, van bijvoorbeeld een CAN-analyzer en kan meer uitgangen hebben. Elke uitgang bevat de waarden van een enkele SPN (Suspect Parameter Number), geselecteerd uit een database of ingelezen uit een speciaal INI-bestand. De data van deze uitgangen kan worden gebruikt in grafieken, meters, tabellen en door andere I/O's.

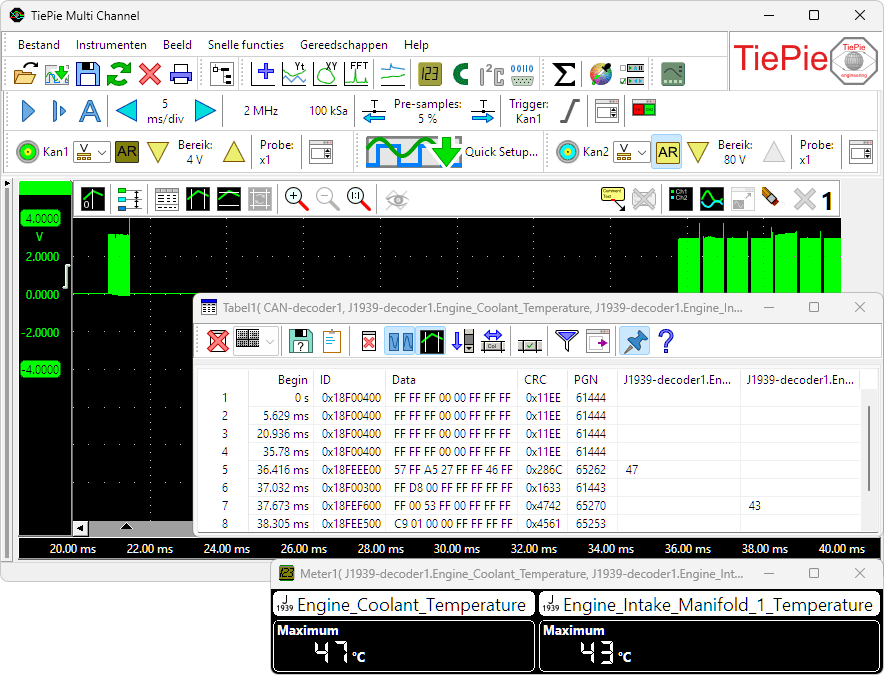

J1939-decoder met gedecodeerde koelvloeistof- en inlaattemperaturen.

Figuur 2: J1939-decoder met gedecodeerde koelvloeistof- en inlaattemperaturen.

I2C-analyzer

De I2C-analyzer in de Multi Channel oscilloscoop-software analyseert de beide I2C-signalen en toont de verstuurde berichten. Naast I2C-bussen worden ook gerelateerde bussen als SMBus, ACCESS.bus en TWI ondersteund.

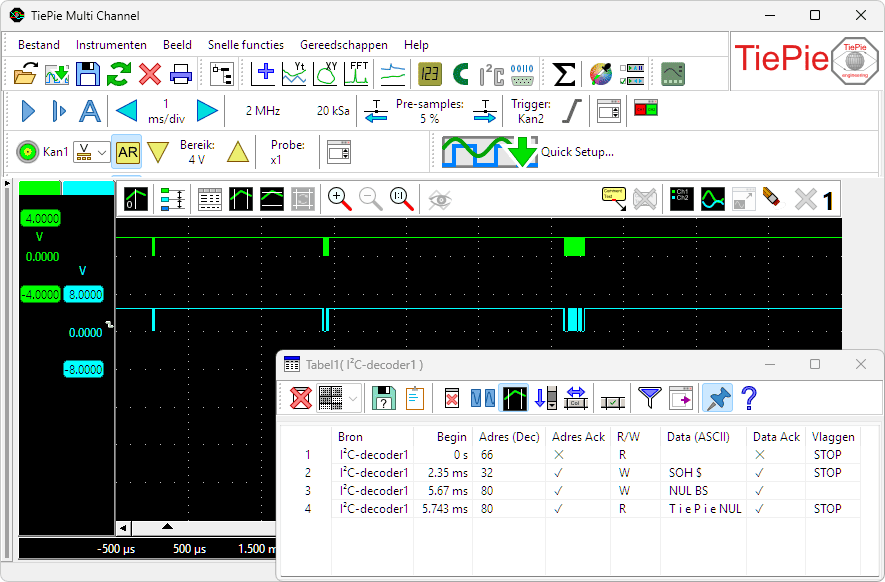

I²C-analyzer met diverse gedecodeerde eeprom lees- en schrijfoperaties.

Figuur 3: I2C-analyzer met diverse gedecodeerde eeprom lees- en schrijfoperaties.

De I2C-analyzer gebruikt de SDA- en SCL-signalen van de I2C-bus en vertaalt die in een chronologische lijst van alle instructies met hun data. De I2C-analyzer heeft de volgende eigenschappen:

  • ondersteunt 10 kbps, 100 kbps, 400 kbps, 1 Mbps en 3.4 Mbps
  • detecteert ontbrekende ACK's
  • ondersteunt 7- en 10-bits adressering
  • ondersteunt repeated start
  • ondersteunt clock-stretching
  • Zelf in te stellen alias per adres, voor eenvoudige apparaat-herkenning

Serieel-analyzer

De Serieel-analyzer in de Multi Channel oscilloscoop-software analyseert een of meer seriële signalen en toont de verstuurde berichten. De analyzer ondersteunt RS232 seriële interfaces en aanverwante interfaces als RS485, MIDI, DMX en andere gelijkwaardige bussen.

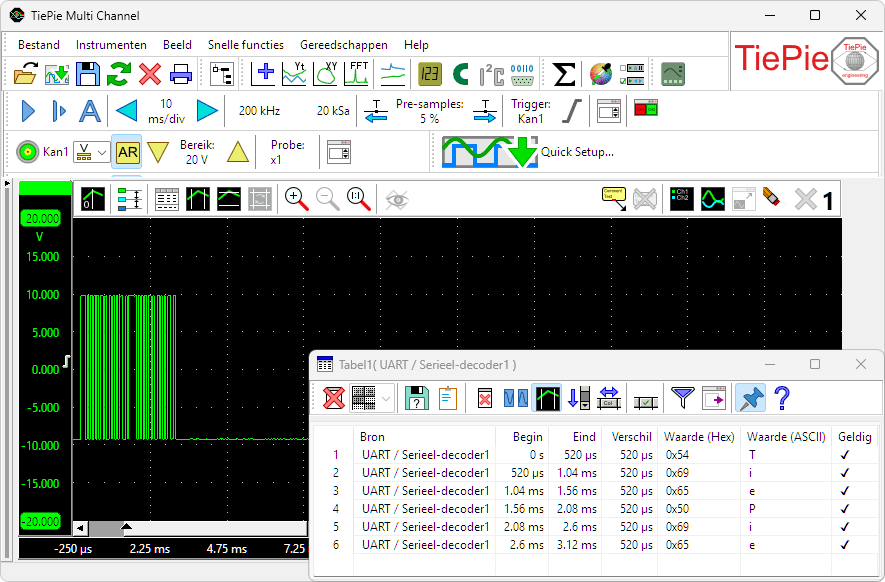

Serieel-analyzer met gedecodeerde data 'TiePie', verzonden in twee richtingen.

Figuur 4: Serieel-analyzer met gedecodeerde data 'TiePie', verzonden in twee richtingen.

De Serieel-analyzer kan gelijktijdig diverse communicatiesignalen analyseren en decoderen. Hij heeft:

  • Automatische baudrate-detectie en zelf in te stellen baudrate
  • Databits-instelling: 5, 6, 7 of 8
  • Pariteitsinstelling: geen, even, oneven, mark of space
  • Stopbits-instelling: 1 of 2.

SPI-decoder

De SPI-decoder in de Multi Channel oscilloscoop-software analyseert de Clock- en Data-signalen op een SPI-bus en geeft de verstuurde boodschappen weer.

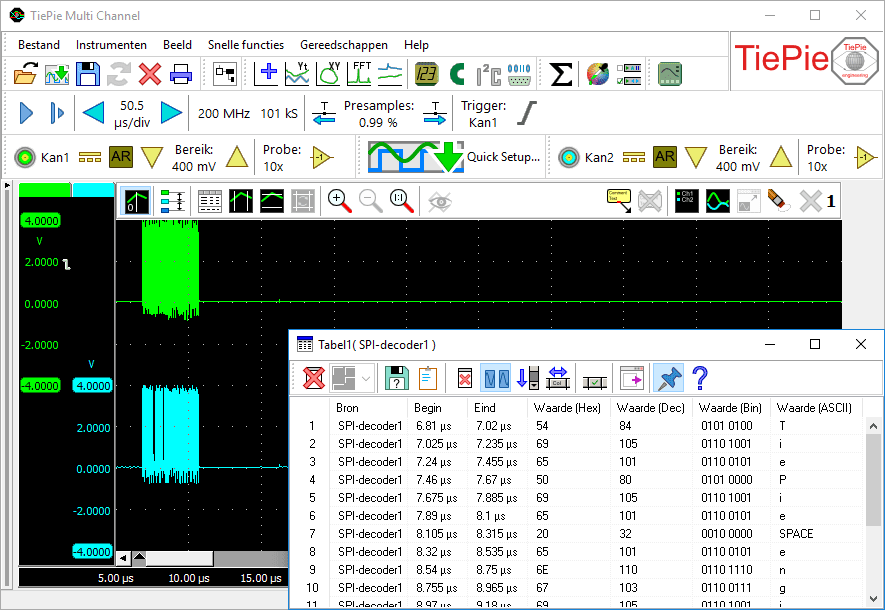

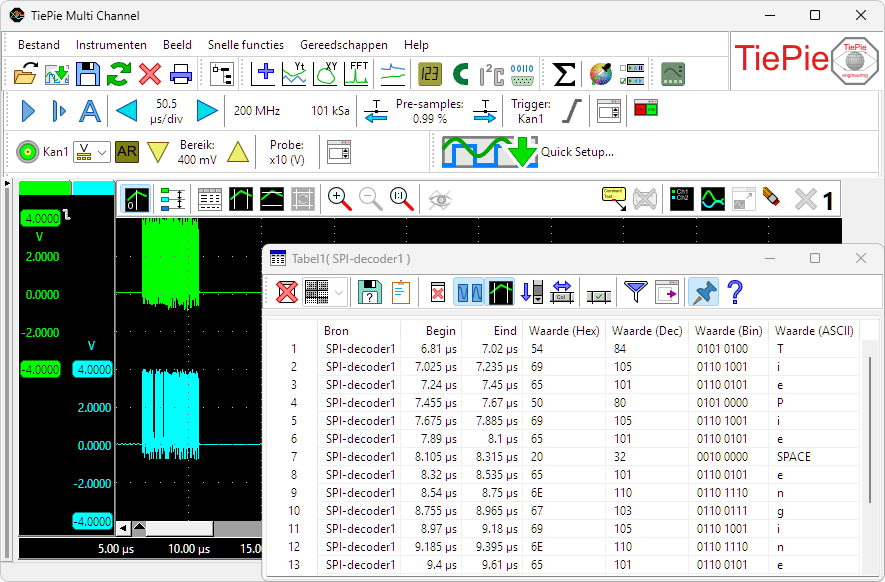

Meting aan een SPI-bus, met data gedecodeerd door een SPI-decoder.

Figuur 5: Meting aan een SPI-bus, met data gedecodeerd door een SPI-decoder.

De SPI-decoder heeft de volgende eigenschappen:

  • Ondersteunt SPI-modes
    • 0 (Clock Polarity (CPOL) = 0, Clock Phase (CPHA) = 0)
    • 1 (Clock Polarity (CPOL) = 0, Clock Phase (CPHA) = 1)
    • 2 (Clock Polarity (CPOL) = 1, Clock Phase (CPHA) = 0)
    • 3 (Clock Polarity (CPOL) = 1, Clock Phase (CPHA) = 1)
  • Automatische bussnelheiddetectie
  • Bitvolgorde-instelling: MSB eerst of LSB eerst
  • Woordgrootte-instelling: 4, 8, 12, 16, 24, 32 bits of zelf in te stellen
