De onverslaanbare dual-generator MultiScope
Basisprijs: € 4.445,00
De 500 MSa/s 14-bit vierkanaals gecombineerde Hoge Resolutie Oscilloscoop met 2 Arbitrary Golfvorm Generator-uitgangen.
Belangrijkste specificaties
- 4 single-ended ingangen
- 8, 12, 14, 16 bit resolutie, 0.25 % DC verticale nauwkeurigheid, 0.1 % typical
- Tot 500 MSa/s sampling, 250 MHz bandbreedte
- Tot 32 Mpoints geheugen per kanaal
- Tot 20 MSa/s continu streamen
- 1 ppm tijdbasisnauwkeurigheid
- 1 µHz tot 40 MHz sinus, blok, driehoek, puls en arbitraire signalen
- -12 tot 12 V uitgang (24 Vpp)
- Tot 64 Mpts, 240 MSa/s, 14 bit CDS arbitraire signalen
- Spurious (niet-harmonisch) < -85 dB
- 8 ns stijg- en daaltijd
Volledige specificaties Vraag informatie
- MultiScope MSW4-540
- MultiScope MSW4-530
- MultiScope MSW4-220
- Extended memory (XM)
- SureConnect (S)
- Vijf jaar garantie (W5)
Bestelcode:
EAN:
Prijs:
Deze krachtige gecombineerde WiFi MultiScope combineert snel samplen tot 500 MSa/s met hoge resoluties van 8, 12, 14 en 16 bit en een groot geheugen van 32 Mpoints per kanaal met vier ingangen. Daarbij heeft het instrument twee extreem nauwkeurige ingebouwde 40 MHz 14 bit Constant Data Size (CDS) arbitrary waveform generatoren met 24 V toptop uitgang die signalen met een echte vorm genereren. De oscilloscoop ondersteunt continu streaming metingen tot 20 MSa/s en kan worden gesynchroniseerd met andere oscilloscopen met behulp van Wireless Multi Instrument Synchronization Module WCMIs om een veelkanaals gecombineerd instrument te maken met gesynchroniseerde tijdbasis. Optioneel kan de MultiScope MSW4 worden geleverd met SureConnect connectietest en weerstandsmeting op ieder kanaal.

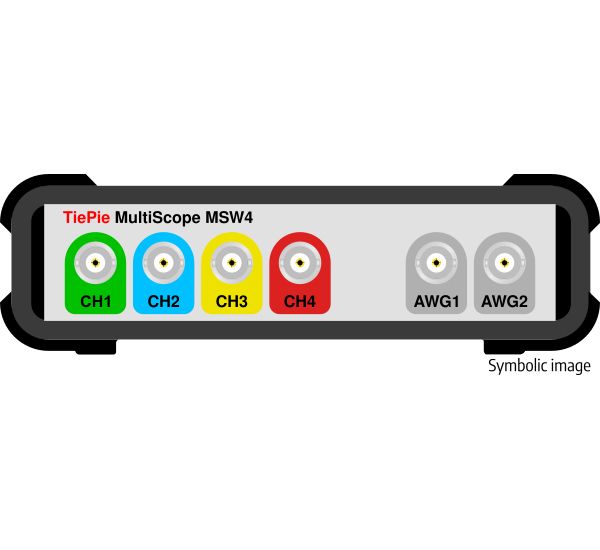

MultiScope MSW4-samenstelling
De MultiScope MSW4 is een 4-kanaals gecombineerde WiFi-oscilloscoop, gemaakt door twee WiFiScope WS5s te combineren en synchroniseren, met behulp van twee Wireless Multi Instrument Synchronization Module WCMIs. Alle instrumenten meten met dezelfde samplefrequentie.
SureConnect
De revolutionaire SureConnect connectietest van de MultiScope MSW4 laat onmiddellijk tijdens het meten zien of de meetprobe daadwerkelijk elektrisch contact maakt met het testobject of niet.
Hoge nauwkeurigheid
De MultiScope MSW4 meet met hoge resoluties van 14 en 16 bit. Een signaal gemeten met de MultiScope MSW4 heeft 256 keer meer resolutie dan de meeste standaard oscilloscopen, die meestal een lage resolutie van 8 of 9 bit hebben. De hoge resolutie van de MultiScope MSW4 precisie-oscilloscoop maakt het mogelijk signalen veel nauwkeuriger te meten, omdat de kwantiseringsfout vele malen kleiner is.
Groot geheugen
Wanneer met hoge samplesnelheden wordt gemeten, is een groot geheugen onmisbaar om het signaal volledig in de acquisitiebuffer op te slaan. Waar de meeste oscilloscopen 2.5 Kpoints of 100 Kpoints geheugen hebben, heeft de MultiScope MSW4 een geheugen van maximaal 64 Mpoints per kanaal, afhankelijk van het aantal ingeschakelde kanalen. Wanneer gemeten wordt op 14 bit resolutie en alle vier kanalen, is het beschikbare geheugen 32 Mpoints per kanaal. Dit geeft de gebruiker 300 to 100000 keer meer geheugen. Het voordeel van een groot geheugen is dat eenmalige snelle verschijnselen geheel gemeten kunnen worden. Ook complete seriële communicatie-blokken zoals CAN-bus-signalen kunnen bijvoorbeeld in een keer worden gemeten en later worden bekeken en geanalyseerd.
Twee Arbitrary Waveform Generatoren met lage vervorming
De MultiScope MSW4 is de eerste hoge-resolutie WiFi-MultiScope met twee ingebouwde 40 MHz lage vervorming signaalgeneratoren. De Arbitrary Waveform Generatoren gebruiken CDS signaalopwekkingstechnologie, ontwikkeld door TiePie engineering, waarmee de beste signaalzuiverheid van zijn klasse bereikt wordt en de echte vorm van uw signalen opgewekt wordt. Met een spurious vervorming zo laag als -85 dB bij 100 kHz signaalfrequentie, een zeer vlak amplitudespectrum en een rijstijd van 8 ns, creëren de lage vervorming generatoren signalen die perfectie benaderen.
Lees meer over de lage vervorming Arbitrary Waveform Generator
Oscilloscoop- en generator-synchronisatie
De Hoge Resolutie WiFi-oscilloscoop en arbitrary waveform generatoren in de MultiScope MSW4 kunnen gemakkelijk worden gesynchroniseerd door de triggerbron van de oscilloscoop in te stellen op een of meer generator trigger events: start, stop en nieuwe periode.
Geavanceerde Software Development Kit
Wilt u uw eigen toegespitste software maken voor uw MultiScope MSW4?
Of het instrument inbouwen in uw eigen product met eigen software?
Maakt u een geautomatiseerde testopstelling voor uw productiefaciliteit?
De libtiepie-hw Software Development Kit is een cross-platform-bibliotheek voor gebruik van TiePie engineering meetinstrumenten in uw eigen software. De uitgebreide API geeft uw software volledige toegang tot alle functionaliteit van de instrumenten. Gebruik uw favoriete programmeeromgeving om uw software te ontwikkelen.
Veelzijdige Multi Channel oscilloscoop-software
De MultiScope MSW4 wordt geleverd met de veelzijdige Multi Channel oscilloscoop-software, die de MultiScope MSW4 transformeert naar een oscilloscoop, spectrum analyzer, datalogger, multimeter en protocol analyzer.
Enkele van de krachtige eigenschappen van de Multi Channel oscilloscoop-software worden hieronder beschreven, kijk voor een volledige beschrijving van de Multi Channel oscilloscoop-software op de Multi Channel oscilloscoop-software-pagina's.
Quick Setup
Om het instellen van metingen te vereenvoudigen heeft de Multi Channel oscilloscoop-software een groot aantal Quick Setups, voor vrijwel iedere toepassing. Een Quick Setup bevat alle basisinstellingen voor een specifieke meting en aanvullende informatie met betrekking tot de geselecteerde Quick Setup, zoals hoe uw Handyscope en/of accessoires aangesloten moeten worden. Quick Setups kunnen ook referentie-voorbeeldsignalen bevatten. Na het inlezen van de Quick Setup kan de betreffende meting gelijk uitgevoerd worden of kunnen indien gewenst kleine aanpassingen aan de instellingen gedaan worden.
De Quick Setups zijn overzichtelijk geordend in een boom-structuur, gegroepeerd per toepassing. Met slechts enkele muisklikken kan een complexe meting uitgevoerd worden.
Flexibele signaalweergave
De Multi Channel oscilloscoop-software scoop, spectrum analyzer en datalogger bieden een ultiem flexibele manier om alle aspecten van de gemeten signalen weer te geven. De software kan een of meer grafieken hebben, die elk een of meer signalen weer kunnen geven, waarbij iedere grafiek een ander gedeelte van hetzelfde signaal kan weergeven. Grafieken kunnen signalen van uw Handyscope weergeven in Yt-modus, in XY-modus of als frequentiespectrum, met of zonder interpolatie. De kleuren van alle onderdelen in een grafiek kunnen naar eigen wens ingesteld worden. Afmetingen van een grafiek kunnen vrij ingesteld worden, grafieken kunnen binnen één groot venster geplaatst worden maar kunnen ook in afzonderlijke vensters getoond worden, op iedere plek op het scherm.
Veel automatische metingen
De Multi Channel oscilloscoop-software beschikt over veel automatische metingen, die kunnen worden uitgevoerd op de gemeten signalen van een Handyscope of een geselecteerd deel van de gemeten signalen. Met deze automatische metingen in de oscilloscoop wordt elk detail van het signaal onthuld. Twee sets kruisdraden, zowel horizontaal als verticaal, kunnen worden gebruikt om het gedeelte van het signaal dat nader onderzocht moet worden te selecteren. De automatische metingen omvatten onder andere: Mininum, Maximum, Hoog-laag, RMS, Gemiddelde, Variantie, Standaarddeviatie en Frequentie.
De meetresultaten worden weergegeven in een speciaal waardescherm dat overal op het computerscherm geplaatst kan worden. Met een handige knoppenbalk kan iedere meting met een enkele klik aan- of uitgezet worden. De meetresultaten kunnen naar het klembord worden gekopieerd om bijvoorbeeld deze in een rapport te gebruiken. Als de grafieken afgedrukt worden, worden de meetresultaten mee afgedrukt.
Uiterst gedetailleerde spectrum analyzer
De uiterst gedetailleerde Multi Channel oscilloscoop-software spectrum analyzer profiteert ten volle van de grote geheugendiepte van de hoge resolutie USB-Handyscopes. De grote geheugendiepte geeft niet alleen een ongelofelijk lage resolutiebandbreedte van slechts 7.45 Hz bij een bereik van 500 MHz, het geeft ook een groot verticaal dynamisch bereik van 140 dB. De snelle en krachtige FFT-routines met veel selecteerbare window-functies laten u de kleinste frequentiecomponenten in uw signalen zien.
De multi-venstereigenschap maakt het mogelijk gelijktijdig verschillende delen van het spectrum tot in detail te bekijken, waardoor een beter begrip van de gemeten signalen verkregen wordt.
Geavanceerde triggers
Om de geavanceerde triggermogelijkheden van uw Handyscope te bedienen, heeft de Multi Channel oscilloscoop-software een handig Triggereigenschappenscherm. Het triggereigenschappenscherm biedt de mogelijkheid alle eigenschappen van de trigger, zoals de triggerbron, het triggertype, alle niveaus en hystereses en optionele tijdvoorwaarden te bekijken en in te stellen. Daarbij geeft het Triggereigenschappenscherm een uitleg over het ingestelde triggertype en voorbeelden die wel een trigger opwekken (linker kolom) en geen trigger opwekken (rechter kolom).
Ongelimiteerde zoom
Wanneer met hoge samplesnelheden wordt gemeten, is een grote recordlengte onmisbaar om het signaal volledig in de acquisitiebuffer op te slaan. Daarom hebben onze Handyscopes tot 256 MSamples recordlengte per kanaal.
Om al die data gemakkelijk te kunnen bekijken en toch alle details van de gemeten signalen te kunnen zien, hebben de Multi Channel oscilloscoop-software scoop, spectrum analyzer en datalogger geavanceerde signaal-tekenroutines met ongelimiteerde zoom-mogelijkheden. Het volledige signaal kan worden getoond op iedere gewenste schermgrootte, zonder verlies van informatie. Toch kunt u tot elk gewenst niveau inzoomen, om de fijnste details van het signaal te zien. Zoomfactoren van 1 miljoen of zelfs meer zijn geen enkel probleem, het is mogelijk verder in te zoomen dan het sample-niveau.
Analyseer snelle seriële communicatieprotocollen
Om snelle seriële communicatie te analyseren of te debuggen hoeven alleen de signalen die de data versturen gemeten te worden met een Handyscope en daarna geanalyseerd en gedecodeerd door een van de Multi Channel oscilloscoop-software protocol-analyzers. De gedecodeerde informatie van de seriële communicatie kan worden weergegeven in tabellen, in grafieken en in de multimeter.
Een protocol-analyzer is een nuttig gereedschap wanneer een hardware- en/of software-implementatie van een communicatiebus ontwikkeld wordt. Het is ook bruikbaar bij het zoeken naar fouten in bestaande communicatiesystemen.
24/7 Dataloggen
Voor het meten van langdurige signalen met een Handyscope wordt de Multi Channel oscilloscoop-software Datalogger gebruikt. De datalogger logt de signalen, continu en ononderbroken op hoge snelheid, 24 uur per dag, 7 dagen in de week. De meetresultaten zijn gelijk zichtbaar op het scherm en alle meetwaarden kunnen op schijf worden opgeslagen. Een handige knoppenbalk maakt eenvoudig navigeren door de opgeslagen bestanden mogelijk om de juiste momenten in de meting terug te vinden.
Meer kenmerken
Ontdek meer eigenschappen van de veelzijdige Multi Channel oscilloscoop-software voor uw MultiScope MSW4 op de Multi Channel oscilloscoop-software-pagina's.
MultiScope MSW4 specificaties
De MultiScope MSW4 is opgebouwd uit twee WiFiScope WS5s. De individuele specificaties kunnen hier bekeken worden:
De tabellen hieronder tonen gedetailleerde specificaties van de MultiScope MSW4, wanneer gebruikt als gecombineerd instrument. Spring naar de specificaties voor:
Wanneer meer instrumenten worden gecombineerd, wordt de lijst met sub-instrumenten oplopend gestorteerd op serienummer, beginnend met het laagste serienummer. Kanaalnummering van de begint met het sub-instrument aan het begin van de lijst.
MultiScope-samenstelling | ||||
|---|---|---|---|---|
| MultiScope MSW4-samenstelling | MSW4-540 | MSW4-530 | MSW4-220 | |
| WiFiScope WS5 | 2 x WS5-540 | 2 x WS5-530 | 2 x WS5-220 | |
Acquisitiesysteem | ||||
| Aantal ingangskanalen | 4 analoog | |||
| CH1, CH2, CH3, CH4 | BNC, female | |||
| Type | Single-ended | |||
| Resolutie | Instelbaar in software | |||
| Oorspronkelijk | 8, 12, 14 bit | |||
| Verbeterd | 16 bit | |||
| DC-nauwkeurigheid | 0.25 % (0.1 % typical) van volle schaal ± 1 LSB | |||
| Ruis | 325 µVrms (200 mV bereik, 12 bit, 50 MSa/s) 90 µVrms (200 mV bereik, 16 bit, 6.25 MSa/s) | |||
| Bereiken (Volle schaal) | ±200 mV ±400 mV ±800 mV | ±2 V ±4 V ±8 V | ±20 V ±40 V ±80 V | |
| Koppeling | AC/DC | |||
| Impedantie | 1 MΩ / 25 pF ± 1 % | |||
| Maximale spanning | 200 V (DC + AC piek < 10 kHz) | |||
| Maximale spanning 1:10 probe | 600 V (DC + AC piek < 10 kHz) | |||
| Bandbreedte (-3dB) | 250 MHz (op 75 % van volle schaal ingang) | |||
| AC-koppeling afbreekfrequentie (-3dB) | ±1.5 Hz | |||
| SureConnect | Optioneel leverbaar (optie S) | |||
| Maximale spanning op verbinding | 200 V (DC + AC peak < 10 kHz) | |||
| Weerstandsmeting | Optioneel leverbaar (optie S) | |||
| Bereiken (Volle schaal) | 100 Ω 1 kΩ 10 kΩ 100 kΩ 1 MΩ | 200 Ω 2 kΩ 20 kΩ 200 kΩ 2 MΩ | 500 Ω 5 kΩ 50 kΩ 500 kΩ | |
| Nauwkeurigheid | 1 % van volle schaal | |||
| Reactietijd (tot 95%) | < 10 µs | |||
| Maximale samplesnelheid | MSW4-540 | MSW4-530 | MSW4-220 | |
| 8 / 12 bit | ||||
| een kanaal actief per WS5 | 500 MSa/s | 500 MSa/s | 200 MSa/s | |
| twee kanalen actief per WS5 | 200 MSa/s | 200 MSa/s | 100 MSa/s | |
| 14 bit | 100 MSa/s | 100 MSa/s | 50 MSa/s | |
| 16 bit | 6.25 MSa/s | 6.25 MSa/s | 3.125 MSa/s | |
| Maximale streamsnelheid 1 | MSW4-540 | MSW4-530 | MSW4-220 | |
| 8 bit | ||||
| een kanaal actief per WS5 | 40 MSa/s | 40 MSa/s | 20 MSa/s | |
| twee kanalen actief per WS5 | 20 MSa/s | 20 MSa/s | 10 MSa/s | |
| 12 / 14 bit | ||||
| een kanaal actief per WS5 | 20 MSa/s | 20 MSa/s | 10 MSa/s | |
| twee kanalen actief per WS5 | 10 MSa/s | 10 MSa/s | 5 MSa/s | |
| 16 bit | 6.25 MSa/s | 6.25 MSa/s | 3.125 MSa/s | |
| Geheugen | Standaard model | XM optie | ||
| een kanaal actief per WS5 | 256 KSamples per kanaal | 64 MSamples per kanaal | ||
| twee kanalen actief per WS5 | 128 KSamples per kanaal | 32 MSamples per kanaal | ||
| Sampleklok | ||||
| Intern | TCXO | |||
| Nauwkeurigheid | ± 0.0001 % | |||
| Stabiliteit | ± 1 ppm van 0°C tot 55°C | |||
| Tijdbasisveroudering | ±1 ppm/jaar | |||
| Extern | LVDS, op CMI-connectors | |||
| Ingangsbereik | 10 MHz ± 1 % | |||
| Trigger | Alleen beschikbaar in scoop/blokmodus, niet in streaming-modus | |||
| Systeem | Digitaal, 2 niveaus | |||
| Bron | ||||
| Analoog | CH1, CH2, CH3, CH4 | |||
| Digitaal | EXT1(WS5-1) EXT2(WS5-1) EXT3(WS5-1) | EXT1(WS5-2) EXT2(WS5-2) EXT3(WS5-2) | ||
| Generator | Start(WS5-1) Nieuwe periode(WS5-1) Stop(WS5-1) | Start(WS5-2) Nieuwe periode(WS5-2) Stop(WS5-2) | ||
| Combinatie | Elk van de bronnen kunnen samen ge-OR'd worden | |||
| Triggermodi | Opgaande flank, Neergaande flank, Iedere flank Binnen venster, Buiten venster, Treed binnen venster, Treed buiten venster Pulsbreedte | |||
| Niveaubereik | 0 tot 100 % van volle schaal | |||
| Hysteresisbereik | 0 tot 100 % van volle schaal | |||
| Resolutie | 0.006 % (14, 16 bits) / 0.025% (12 bits) | |||
| Pre-trigger | 0 tot ingestelde recordlengte, 1 sample resolutie | |||
| Post-trigger | 0 tot ingestelde recordlengte, 1 sample resolutie | |||
| Trigger hold-off | 0 tot 63 MSamples, 1 sample resolutie | |||
| Triggervertraging | 0 tot 16 GSamples, 1 sample resolutie | |||
| Digitale externe trigger | ||||
| Ingang | Extensieconnector pinnen 1, 2 en 3 | |||
| Bereik | 0 tot 2.5 V (TTL) | |||
| Koppeling | DC | |||
| Jitter | Voor individueel instrument, afhankelijk van bron en samplesnelheid | |||
| Bron = kanaal | ≤ 1 sample | |||
| Bron = extern of generator | ||||
| Samplesnelheid = 500 MSa/s | ≤ 8 samples | |||
| Samplesnelheid < 500 MSa/s | ≤ 4 samples | |||
| Samplesnelheid ≤ 100 MSa/s | ≤ 1 sample | |||
Arbitrary Waveform Generator (onafhankelijk van acquisitiesysteem) | ||||
| Golfvormen | ||||
| Standaard | Sinus, blok, driehoek, puls, ruis, DC | |||
| Signaalkarakteristieken | ||||
| Sinus | MSW4-540 | MSW4-530 | MSW4-220 | |
| Frequentiebereik | 1 µHz tot 40 MHz | 1 µHz tot 30 MHz | 1 µHz tot 20 MHz | |
| Amplitudevlakheid | Ten opzichte van 1 kHz | |||
| < 100 kHz | ±0.1 dB | |||
| < 5 MHz | ±0.15 dB | |||
| < 20 MHz | ±0.3 dB (Amplitude ≤ 11 V (22 Vpp)) | |||
| < 30 MHz | ±0.4 dB (Amplitude ≤ 9 V (18 Vpp)) | |||
| < 40 MHz | ±1 dB (Amplitude ≤ 7.5 V (15 Vpp)) | |||
| Spurious (niet-harmonisch) | ||||
| < 100 kHz | -75 dBc | |||
| 100 kHz tot 1 MHz | -70 dBc | |||
| 1 MHz tot 10 MHz | -60 dBc | |||
| 10 MHz tot 15 MHz | -55 dBc | |||
| 15 MHz tot 20 MHz | -45 dBc | |||
| 20 MHz tot 30 MHz | -35 dBc | |||
| 30 MHz tot 40 MHz | -30 dBc | |||
| Blok | MSW4-540 | MSW4-530 | MSW4-220 | |
| Frequentiebereik | 1 µHz tot 30 MHz 1 | 1 µHz tot 30 MHz | 1 µHz tot 20 MHz | |
| Stijg/daaltijd | < 8 ns | |||
| Overshoot | < 1 % | |||
| Variabele duty cycle | 0.01 % tot 99.99 % | |||
| Asymmetrie | 0 % van periode + 5 ns (@ 50 % Duty cycle) | |||
| Jitter (RMS) | < 50 ps | |||
| Driehoek | MSW4-540 | MSW4-530 | MSW4-220 | |
| Frequentiebereik | 1 µHz tot 30 MHz 1 | 1 µHz tot 30 MHz | 1 µHz tot 20 MHz | |
| Niet-lineariteit (van uitgangspiek) | < 0.01 % | |||
| Symmetrie | 0 % - 100 %, 0.1 % steps | |||
| Puls | ||||
| Periode | 100 ns tot 1000 s | |||
| Pulsbreedte | 15 ns tot 1000 s | |||
| Variabele flanktijd | 8 ns tot 1 s | |||
| Overshoot | < 1 % | |||
| Jitter (rms) | < 50 ps | |||
| Ruis | ||||
| Bandbreedte (typical) | 30 MHz | |||
| Arbitrair | MSW4-540 | MSW4-530 | MSW4-220 | |
| Frequentiebereik | 0.4 nHz tot 30 MHz | 0.4 nHz tot 30 MHz | 0.4 nHz tot 20 MHz | |
| Maximale samplesnelheid | 240 MSa/s | 240 MSa/s | 200 MSa/s | |
| Lengte | ||||
| Standaard model | 1 tot 256 KiSamples | |||
| XM-optie | 1 tot 64 MiSamples | |||
| Stijg/daaltijd | < 8 ns | |||
| Niet-lineariteit (van uitgangspiek) | < 0.01 % | |||
| Insteltijd | < 8 ns tot 10 % uiteindelijke waarde | |||
| Jitter (RMS) | < 50 ps | |||
| Algemene karakteristieken | ||||
| Aantal uitgangskanalen | 1 analoog, BNC, female | |||
| DAC resolutie | 14 bit | |||
| Uitgangsbereik | frequentie ≤ 10 MHz | frequentie ≤ 20 MHz | frequentie ≤ 30 MHz | frequentie ≤ 40 MHz |
| bij open circuit | -12 tot +12 V (24 Vpp) | -11 tot +11 V (22 Vpp) | -9 tot +9 V (18 Vpp) | -7.5 tot +7.5 V (15 Vpp) |
| Amplitude | ||||
| Bereik (bij open circuit) | 0.12 V (0.24 Vpp) | 1.2 V (2.4 Vpp) | 12 V (24 Vpp) | |
| Resolutie | 12 bit | |||
| Nauwkeurigheid | 0.4 % van bereik | |||
| DC-offset | ||||
| Bereik | -12 tot +12 V bij open circuit | |||
| Resolutie | 12 bit | |||
| Nauwkeurigheid | 0.4 % van bereik | |||
| Ruisniveau | ||||
| 0.12 V bereik | 900 µVRMS | |||
| 1.2 V bereik | 1.3 mVRMS | |||
| 12 V bereik | 1.5 mVRMS | |||
| Koppeling | DC | |||
| Impedantie | 50 Ω | |||
| Overbelastingsbeveiliging | Uitgang schakelt automatisch af als overbelasting wordt aangesloten. Instrument tolereert een kortsluiting naar massa oneindig lang. | |||
| Burst | ||||
| Golfvormen | Sinus, blok, driehoek, ruis, arbitrair | |||
| Aantal | 1 tot 65535 | |||
| Trigger | Software, extern | |||
| Sweep | Beschikbaar op modellen met extended memory-optie XM | |||
| Golfvormen | Sinus, blok, driehoek | |||
| Type | Lineair, logaritmisch | |||
| Richting | Omhoog, omlaag | |||
| Trigger | Software, extern | |||
| Systeemkarakteristieken | ||||
| Systeem | Constant Data Size | |||
| Geheugen | ||||
| Standaard model | 256 KiSamples | |||
| Optie XM | 64 MiSamples | |||
| Operatiemethodes | Continu, getriggerd, gated | |||
| Maximale samplesnelheid | MSW4-540 | MSW4-530 | MSW4-220 | |
| 240 MSa/s | 240 MSa/s | 200 MSa/s | ||
| Sampleklok | Interne TCXO | |||
| Nauwkeurigheid | ±0.0001 % | |||
| Stabiliteit | ±1 ppm van 0°C tot +55°C | |||
| Tijdbasisveroudering | ±1 ppm/jaar | |||
Multi-instrument-synchronizatie | ||||
| Met WCMI | Synchroniseren van instrumenten via WCMI is beschikbaar wanneer instrumenten zijn verbonden via USB, LAN en WiFi. | |||
| Maximum aantal instrumenten | Geen limitatie | |||
| Vereiste koppelmodule | WCMI | |||
| Kloksynchronisatienauwkeurigheid | ≤ 1 ppm, typical ≤ 0.2 ppm | |||
| Trigger-jitter bij samplesnelheid 1 | ≤ 1 MSa/s | > 1 MSa/s | ||
| 2 x "5" | ≤ ±2 samples | ≤ ±2 µs | ||
Interface | ||||
| Interface | ||||
| USB | USB 2.0 High Speed (480 Mbit/s); (USB 1.1 Full Speed (12 Mbit/s) en USB 3.0 compatible) | |||
| Netwerk | ||||
| LAN | 1 Gbps | |||
| WiFi | 802.11 | |||
| Netwerkpoort (TCPIP en UDP) | 5450 (IANA-toegekend) | |||
Voedingsvereisten | ||||
| Voeding | Van USB-poort, externe ingang of ingebouwde batterij | |||
| Opname | 12 VDC 2 A max | |||
| Externe voeding | Van voedingsadapter | |||
| Interne batterij | Li-ion | |||
| Capaciteit | 7000 mAh, 3.7 V | |||
| Gewicht | 160 g | |||
Afmetingen | ||||
| Instrument | per instrument | |||
| Hoogte | 44 mm (1.7 inch) | |||
| Lengte | 187 mm (7.4 inch) | |||
| Breedte | 215 mm (8.5 inch) | |||
| Gewicht | 751 g (26.515 ounce) | |||
Aansluitingen | ||||
| Kanalen | 4 x BNC, female | |||
| Generatoren | 2 x BNC, female | |||
| LAN | 2 x RJ45 socket | |||
| USB | 2 x USB 3.0 type B Super Speed socket | |||
| Extensie-connector | 2 x D-sub 9 pins female | |||
| Voeding | 2 x 3.5 mm power socket | |||
| CMI-connectoren | 4 x HDMI type C socket | |||
Systeemvereisten | ||||
| PC I/O-aansluiting | USB 1.1, USB 2.0 of nieuwer RJ45 WiFi | |||
| Operating systeem | Windows 10 / 11, 64 bits Linux (via zelf ontworpen software gebaseerd op de libtiepie-hw SDK) | |||
Omgevingscondities | ||||
| Omgevingstemperatuur | Relatieve luchtvochtigheid | |||
| Bedrijf (met opladen) | 15°C tot 30°C voor aangegeven nauwkeurigheid (10°C tot 35°C zonder specificaties) | 10 % tot 90 %, niet-condenserend | ||
| Bedrijf (zonder opladen) | 15°C tot 35°C voor aangegeven nauwkeurigheid (10°C tot 40°C zonder specificaties) | 10 % tot 90 %, niet-condenserend | ||
| Alleen opladen | 0°C tot 35°C | 10 % tot 90 %, niet-condenserend | ||
| Opslag | 0°C tot 35°C | 5 % tot 95 %, niet-condenserend | ||
Richtlijn-conformiteit | ||||
| CE mark compliance | Ja | |||
| RoHS | Ja | |||
| EN 55011:2009/A1:2010 | Ja | |||
| EN 55022:2006/A1:2007 | Ja | |||
| EN 61000-6-1:2007 | Ja | |||
| EN 61000-6-3:2007 | Ja | |||
Verpakking | ||||
| Instrument | 2 x WiFiScope WS5 | |||
| Koppelmodule | 2 x Wireless Multi Instrument Synchronization Module WCMI | |||
| Oscilloscoop-probes | 4 x Oscilloscoop-probe 1:1-1:10 - HP-3250I | |||
| Accessoires | 2 x Handyscope / WiFiScope netvoeding 2 x USB3-kabel, 1.5 m lang 2 x netwerk-kabel, 3 m lang | |||
| Software | voor Windows 10 / 11, 64 bits, via website | |||
| Drivers | voor Windows 10 / 11, 64 bits, via website | |||
| Software Development Kit | voor Windows 10 / 11, 64 bits, en Linux, via website | |||
| Handleidingen | instrument-handleiding en software-handleiding in kleur gedrukt en digitaal, via website | |||
Klantenservice | ||||
| TiePie engineering instrumenten zijn ontworpen, gebouwd en getest om een hoge betrouwbaarheid te bieden. Voor het onwaarschijnlijke geval dat u moeilijkheden ervaart, zijn de TiePie engineering instrumenten volledig gegarandeerd voor twee jaar. | ||||
| Deze garantie omvat | Alle onderdelen en arbeidsloon (behalve de probes en/of meetsnoeren en/of batterijen/accu's) Garantietermijn op batterijen/accu's is 6 maanden Kostenloze terugzending Langdurige 7 jaar ondersteuning Gratis software updates | |||
| Optioneel beschikbaar | Uitbreiding voor vijf jaar garantie (W5) | |||
De MultiScope MSW4 is verkrijgbaar in diverse verschillende basismodellen:
| Bestelcode | Max. Sample-snelheid | Max. Stream-snelheid | Max. signaalfrequentie AWG |
|---|---|---|---|
| MSW4-540 | 500 MSa/s | 20 MSa/s | 40 MHz |
| MSW4-530 | 500 MSa/s | 20 MSa/s | 30 MHz |
| MSW4-220 | 200 MSa/s | 10 MSa/s | 20 MHz |
Voor de MultiScope MSW4 zijn de volgende opties beschikbaar:
- XM: Met de extended memory-optie is tot 32 Mpoints geheugen per kanaal beschikbaar. Zonder deze optie hebben de modellen tot 128 Kpoints geheugen per kanaal.
- S: Met de SureConnect-optie zijn connectietest en weerstandsmeting beschikbaar op alle kanalen.
-
W5: Met de uitgebreide garantie-optie is de garantie vijf jaar op onderdelen en arbeid (probes en/of
meetsnoeren en/of batterijen/accu's uitgezonderd).
Zonder deze optie hebben de modellen twee jaar garantie op onderdelen en arbeid (probes en/of meetsnoeren en/of batterijen/accu's uitgezonderd).
Garantie op batterijen/accu's is 6 maanden.
De MultiScope MSW4 wordt geleverd met:
| Koffer | 2 x Koffer BB452 |
|---|---|
| Instrument | 2 x WiFiScope WS5 |
| Oscilloscopeprobes | 4 x Oscilloscoop-probe 1:1-1:10 - HP-3250I |
| WCMI-Koppelmodule | 2 x Wireless Multi Instrument Synchronization Module WCMI |
| Accessoires | 2 x Handyscope / WiFiScope netvoeding, 2 x USB3-kabel, 1.5 m lang 2 x netwerkkabel, 3 m lang |
| Software | voor Windows 10 / 11, 64 bits, via website |
| Drivers | voor Windows 10 / 11, 64 bits, via website |
| Software Development Kit | voor Windows 10 / 11, 64 bits, en Linux, via website |
| Handleidingen | WiFiScope WS5 instrumenthandleiding Wireless Multi Instrument Synchronization Module WCMI handleiding Multi Channel oscilloscoop-software softwarehandleiding In kleur geprint en digitaal, via website |
Verschillende downloads voor de MultiScope MSW4 zijn hieronder beschikbaar, waaronder Multi Channel oscilloscoop-software, drivers en handleidingen.
Driver & Software
| Beschrijving | Versie | Opmerkingen | Grootte | |
|---|---|---|---|---|
| WinUSB-driver | 10.0.2 | Windows 10 / 11, 64 bit | 1.73 MB | download |
| Multi Channel software | 1.48.0 | Windows 10 / 11, 64 bit, inclusief PDF-handleiding | 104.80 MB | download |
Firmware
| Beschrijving | Versie | Opmerkingen | Grootte | |
|---|---|---|---|---|
| WiFiScope netwerkmodule-firmware | 2025-02-11 | 304.09 MB | download |
Handleidingen & documenten
| Beschrijving | Versie | Opmerkingen | Grootte | |
|---|---|---|---|---|
| Multi Channel software handleiding | 1.11 | Engels | 3.13 MB | download |
| WiFiScope Quick Start Guide | Engels | 2.55 MB | download | |
| WiFiScope WS5 Instrumenthandleiding | 2.55 | Engels | 1.10 MB | download |
| Wireless Multi Instrument Synchronization Module WCMI handleiding | 1.2 | Engels | 277.96 kB | download |
| WiFiScope WS5 Specificatieblad | Engels | 1.30 MB | download |
Software Development Kit (SDK)
Voor het interfacen van de MultiScope MSW4 met software van derden of het ontwikkelen van eigen software is de libtiepie-hw Software Development Kit nodig. Gedetailleerde informatie over de libtiepie-hw SDK en downloads voor Windows en Linux is te vinden op de libtiepie-hw pagina's.
