De FlexRay-decoder-I/O decodeert analoge data op een FlexRay-bus naar FlexRay-berichten. FlexRay gebruikt een differentieel signaal op de bus, FlexRay BP (Bus Plus) en FlexRay BM (Bus Minus). De decoder moet verbonden worden met dit differentiële signaal, rechtstreeks gemeten met een scoop met een differentiële ingang of door beide kanten van het signaal afzonderlijk te meten met single-ended ingangen en deze van elkaar af te trekken met een Optellen / Aftrekken-I/O. De FlexRay-decoder heeft een automatische baud rate-detectie.
De uitvoer van de FlexRay-decoder-I/O kan worden getoond in een Tabel-sink. Het kan ook worden gebruikt door de Waarde-extractor-I/O om er een specifieke waarde uit te halen zodat deze getoond kan worden in een grafiek, meter of tabel of doorgegeven aan een Waarde-extractor-I/O.
De volgende velden worden uit de FlexRay-communicatie gehaald en als een kolom in de tabel weergegeven:
| Veldnaam | Doel | Standaard getoond |
|---|---|---|
| Frame ID (Hex) | Frame Identifier in hexadecimale notatie | |
| Frame ID (Dec) | Frame Identifier in decimale notatie | |
| Cycle count | Cycle count | |
| Kop CRC (Hex) | CRC of the header in hexadecimale notatie | |
| Kop CRC geldig | Vlag die aangeeft of de header CRC geldig is | |
| Data (Hex) | De data in hexadecimale notatie | |
| Data CRC (Hex) | CRC van de data in hexadecimale notatie | |
| Data CRC geldig | Vlag die aangeeft of de data CRC geldig is | |
| Geldig | geeft aan of het FlexRay-bericht geldig is | |
| Vlaggen | Vlaggen met betrekking tot het FlexRay-bericht |
Klik op de
Selecteer kolommen-knop in de tabel om specifieke kolommen te verbergen of te tonen.
Dubbel-klikken op een rij in de tabel laat de actieve grafiek inzoomen op het tijdfragment dat overeenkomt met de rij in de tabel.
De Waarde-extractor-I/O kan worden gebruikt om een specifieke waarde uit de gedecodeerde data te halen om die te tonen in een grafiek, meter of tabel.

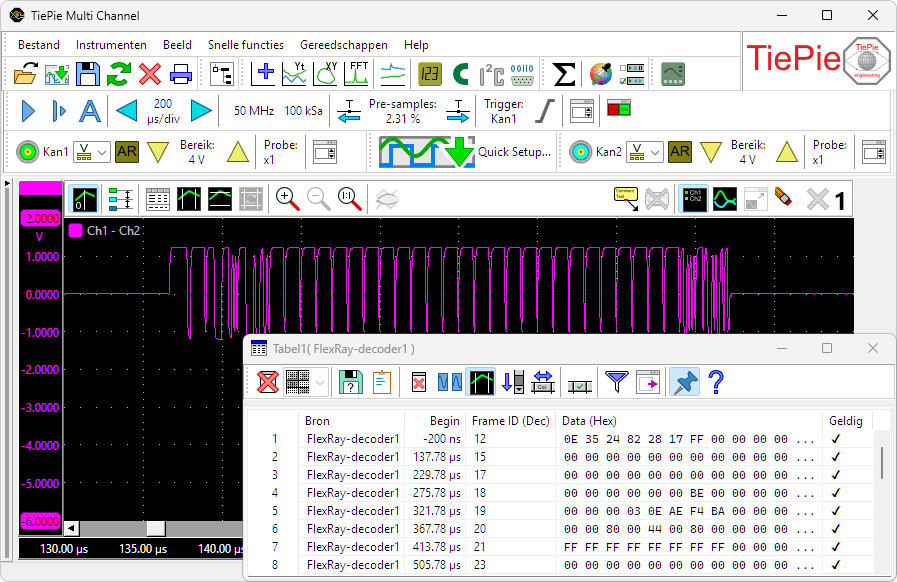

Meting aan een FlexRay-bus, met data gedecodeerd door een FlexRay-decoder.

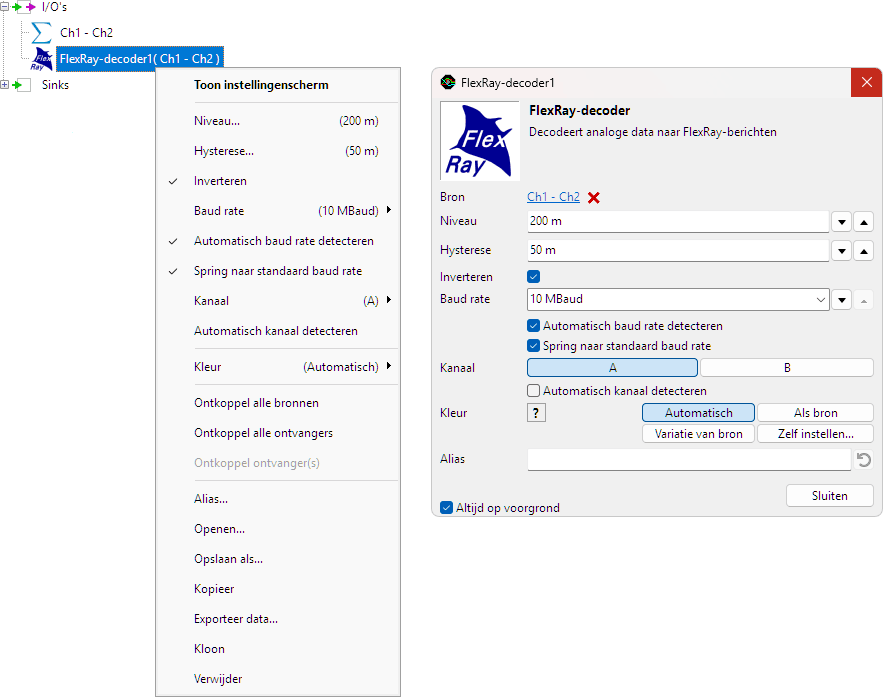

FlexRay-decoder instellingen en acties
Om het gedrag van een FlexRay-decoder-I/O aan te passen zijn diverse instellingen en acties beschikbaar.
Deze zijn beschikbaar via een popupmenu dat getoond wordt als met rechts op de I/O geklikt wordt in het objectscherm.
De instellingen zijn ook beschikbaar via een instellingenscherm dat wordt getoond als op de I/O wordt dubbel geklikt in
het objectscherm.
Klik op de
Toon objectscherm-knop om het objectscherm te openen.
Het instellingenscherm toont standaard alleen de meest gebruikte instellingen. Als Geavanceerd wordt aangevinkt, wordt het uitgebreide scherm met alle instellingen getoond. Zie ook de programma-instellingen.
Niveau
Om het analoge signalen in digitale data te decoderen, vergelijkt de FlexRay-decoder-I/O het signaal met een middenniveau: alles boven dat Niveau wordt als "hoog" beschouwd, alles onder dat niveau als "laag".
Hysterese
Om de invloed van ruis te minimaliseren bij het vergelijken van het signaal met het middenniveau kan een Hysterese worden ingesteld. Alles hoger dan "niveau + hysterese/2" is dan "hoog" en alles lager dan "niveau - hysterese/2" is dan "laag".
Inverteren
Voor een juiste decodering moet de instelling Inverteren op de correcte waarde staan, overeenkomstig de bus waar aan gemeten wordt.
- Wanneer Inverteren is uitgeschakeld zijn signaalniveaus boven het middenniveau logisch 0, niveaus onder het middenniveau logisch 1
- Wanneer Inverteren is ingeschakeld zijn signaalniveaus boven het middenniveau logisch 1, niveaus onder het middenniveau logisch 0
Inverteren staat standaard uit.
Baud rate
Voor een juiste decodering moet de instelling Baud rate op de correcte waarde staan, overeenkomstig de bus waar aan gemeten wordt. De baud rate kan worden ingesteld op diverse gangbare standaard waarden, maar er kan ook een afwijkende waarde in het invulveld Baud rate worden opgegeven.
Automatisch baud rate detecteren
Inschakelen van Automatisch baud rate detecteren laat de software zelf de juiste snelheid bepalen, gebaseerd op het gemeten signaal. Iedere keer dat nieuwe data beschikbaar is wordt de baud rate opnieuw bepaald. Automatisch baud rate detecteren staat standaard aan.
Sping naar standaard baud rate
Als Automatisch baud rate detecteren ingeschakeld isd, zal de instelling Sping naar standaard baud rate de baud rate naar de dichtstbijzijnde standard waarde (uit de baud rate-lijst) als de bepaalde warde minder dan 1 % van deze standaard waarde afwijkt.
Kanaal
Een FlexRay-communicatie bevat twee kanalen, Kanaal A en kanaal B. Meestal wordt slechts 1 kanaal gebruikt. Met de Kanaal-instelling wordt bepaald welk kanaal gedecodeerd wordt.
Automatisch kanaal detecteren
Inschakelen van Automatisch kanaal detecteren laat de software zelf detecteren welk kanaal wordt gebruikt.
