De LIN-decoder-I/O decodeert analoge data op een Local Interconnect Network bus naar LIN-berichten. De LIN-decoder-I/O heeft automatische niveaudetectie en automatische baudrate-detectie. De uitvoer van de LIN decoder-I/O kan worden getoond in een Tabel sink of doorgegeven aan een Waarde-extractor-I/O.
De volgende velden worden uit de LIN communicatie gedecodeerd en getoond als kolom in de tabel:
| Veldnaam | Betekenis | Standard getoond |
|---|---|---|
| PID (Hex) | Protected IDentifier in hexadecimale notatie | |
| PID (Dec) | Protected IDentifier in decimale notatie | |
| FID (Hex) | Frame IDentifier in hexadecimale notatie | |
| FID (Dec) | Frame IDentifier in decimale notatie | |
| Data (Hex) | De data in hexadecimale notatie | |
| Data (Dec) | De data in decimale notatie | |
| Data (ASCII) | De data in ASCII notatie | |
| Controlesom (Hex) | De controlesom in hexadecimale notatie | |
| Controlesom (Dec) | De controlesom in decimale notatie | |
| PID pariteit geldig | Geeft aan of de PID pariteit geldig is | |
| Controlesom geldigV1 | Geeft aan of de controlesom geldig is volgens versie 1 bepaling | |
| Controlesom geldigV2 | Geeft aan of de controlesom geldig is volgens versie 2 bepaling | |
| Geldig | Geeft aan of het LIN-bericht geldig is | |
| Vlaggen | Vlaggen betreffende het LIN-bericht |
Klik op de
Selecteer kolommen-knop in de tabel om specifieke kolommen te verbergen of te tonen.
Dubbel-klikken op een rij in de tabel laat de actieve grafiek inzoomen op het tijdfragment dat overeenkomt met de rij in de tabel.
De Waarde-extractor-I/O kan worden gebruikt om een specifieke waarde uit de gedecodeerde data te halen om die te tonen in een grafiek, meter of tabel.

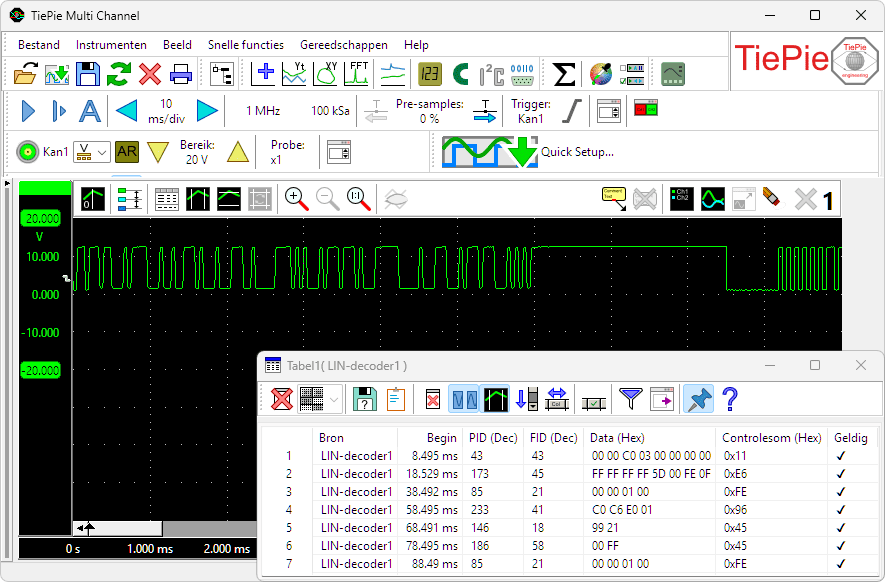

Meting aan een LIN bus, met data gedecodeerd door een LIN-decoder.

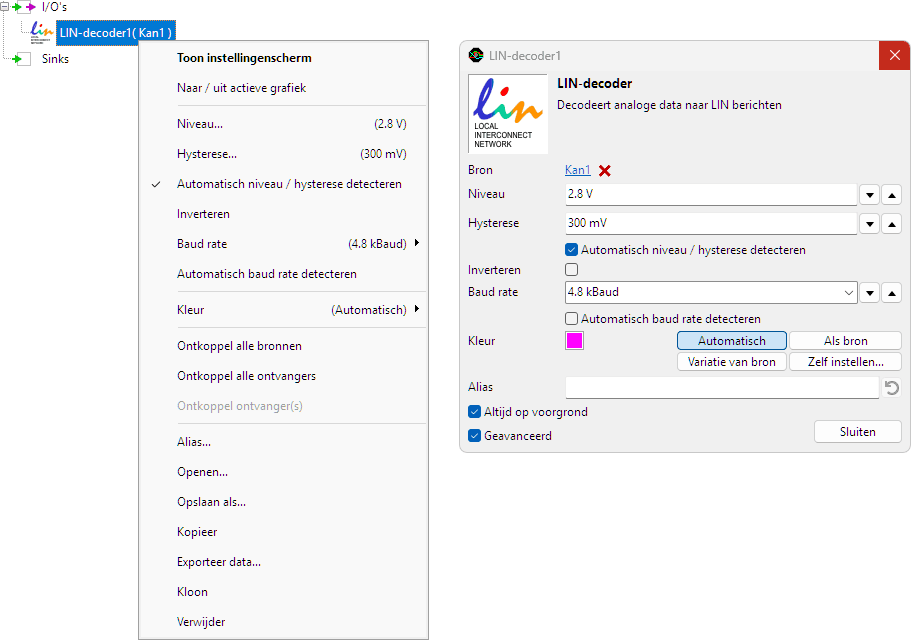

LIN-decoder instellingen en acties
Om het gedrag van een LIN-decoder-I/O aan te passen zijn diverse instellingen en acties beschikbaar.
Deze zijn beschikbaar via een popupmenu dat getoond wordt als met rechts op de I/O geklikt wordt in het objectscherm.
De instellingen zijn ook beschikbaar via een instellingenscherm dat wordt getoond als op de I/O wordt dubbel geklikt in
het objectscherm.
Klik op de
Toon objectscherm-knop om het objectscherm te openen.
Het instellingenscherm toont standaard alleen de meest gebruikte instellingen. Als Geavanceerd wordt aangevinkt, wordt het uitgebreide scherm met alle instellingen getoond. Zie ook de programma-instellingen.
Niveau
Om het analoge signalen in digitale data te decoderen, vergelijkt de LIN-decoder-I/O het signaal met een middenniveau: alles boven dat Niveau wordt als "hoog" beschouwd, alles onder dat niveau als "laag".
Hysterese
Om de invloed van ruis te minimaliseren bij het vergelijken van het signaal met het middenniveau kan een Hysterese worden ingesteld. Alles hoger dan "niveau + hysterese/2" is dan "hoog" en alles lager dan "niveau - hysterese/2" is dan "laag".
Automatisch niveau / hysterese detecteren
Inschakelen van Automatisch niveau / hysterese detecteren laat de software zelf een bruikbaar middenniveau en hysterese bepalen, gebaseerd op het aangeboden signaal. Iedere keer dat een nieuw signaal beschikbaar is worden niveau en hysterese opnieuw bepaald. Automatisch detecteren niveau en hysterese staat standaard aan.
Inverteren
Voor een juiste decodering moet de instelling Inverteren op de correcte waarde staan, overeenkomstig de bus waar aan gemeten wordt.
- Wanneer Inverteren is uitgeschakeld zijn signaalniveaus boven het middenniveau logisch 0, niveaus onder het middenniveau logisch 1
- Wanneer Inverteren is ingeschakeld zijn signaalniveaus boven het middenniveau logisch 1, niveaus onder het middenniveau logisch 0
Inverteren staat standaard uit.
Baud rate
Voor een juiste decodering moet de Baud rate-instelling op de correcte waarde staan, overeenkomstig de snelheid van bus waar aan gemeten wordt. De baud rate kan worden ingesteld op diverse gangbare standaard waarden, maar er kan ook een afwijkende waarde in het invulveld Baud rate worden opgegeven.
Automatisch baud rate detecteren
Inschakelen van Automatisch baud rate detecteren laat de software zelf de juiste snelheid bepalen, gebaseerd op het gemeten signaal. Iedere keer dat nieuwe data beschikbaar is wordt de baud rate opnieuw bepaald. Automatisch baud rate detecteren staat standaard aan.
